Пивной кулбокс для дружной компании

Тема в разделе "Мастерская", создана пользователем Surfovod, 5 авг 2013.

  1. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Идея:
    За последнее время перевидел массу различных кулбоксов, как заводских так и самодельных. Основной их недостаток (на мой взгляд) это их слабая функциональность, либо они громоздкие на весь багажник, либо не вместительные, либо хлипкие и не выполняют своих функций.
    Вот и пришла в голову идея забобахать кулбокс самостоятельно, по максимуму удобный, вместительный, легкий, технологичный.
    Поиск в интернете на дал никаких более менее приемлемых конструкций и решений, поэтому пришлось "изобретать велосипед"
    При слове кулбокс на ум приходит сразу две вещи: холодное пиво и свежая рыба, вот исходя из этих двух аспектов начинаю придумывать концепцию. Задача следующая: по объему должен вмещать 2 ящика баночного пива (все таки банки легче и по весу и утилизируются проще) с необходимым количеством хладагентов.
    Было принято использовать теплоизоляционный материал Пеноплекс, так как с ним достаточно легко работать и он имеет низкий коэффициент теплопроводности. Пеноплекс используется толщиной 30 мм., стенки двухслойные.
    Глубину и шурину внутреннего пространства принимал исходя из габаритов пивного ящика (в 24 банки) получилось следующее размещение (вид сверху)
    Эскиз (с верху).JPG

    Высота кулбокса выбиралась исходя из размещения (снизу вверх):
    1. Нижний слой хладагентов. Представляют из себя 8 прямоугольных бутылок из под напитков нектар объемом 0,5 литров каждая, выложенные боком. Планировалось что эти хладагенты будут работать на обратном пути. Если нужно вывезти рыбу или для активного охлаждения новой партии пива.
    2. Лист пеноплекса. Своеобразный теплоизолирующий слой.
    3. Первая коробка пива.
    4. Лист жести (пищевой алюминий). Для распределения холода по всей поверхности и защиты хладагентов от мех воздействий кромок банок.
    5. Слой хладагентов (4 шт.) для охлаждения пива. Заводские, плоские, толщиной 30 мм.
    6. Вторая коробка пива.
    Вот примерно такое расположение.
    Эскиз (с боку).JPG

    Естественно габариты рассчитывались под пиво только исходя из того, что их легко представить и рассчитать, по факту же кулбокс может использоваться для охлаждения и других продуктов, в том числе мяса-рыбы.

    Ну вот идея есть, пора приступать к реализации :)

    storm-kz, LeshiyTheBad, OFF и 2 другим нравится это.
  2. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Внутренняя камер:
    Внутреннюю поверхность кулбокса необходимо облагородить каким нибудь материалом для решения двух задач: первое, кулбокс периодически нужно мать, 2 защитить пеноплекс от механических повреждений. Те варианты которые я видел (оклейка фольгой или фольгированным вспененным полиэтиленом) меня не устроили, из того что пришло в голову больше всего понравилось использовать пищевой алюминий, толщиной 0,5 мм. (Примечание: Российская маркировка - А0, в моем случая был взят лист пищевого алюминия импортного производства маркировка 1050 по международным стандартам)
    Пищевой алюминий.JPG

    Далее начинаем осваивать профессию жестянщика. Режим по необходимым размерам. Загибаем кромку (чтоб не резаться об алюминий при использовании кулбокса)

    Получаем заготовку.

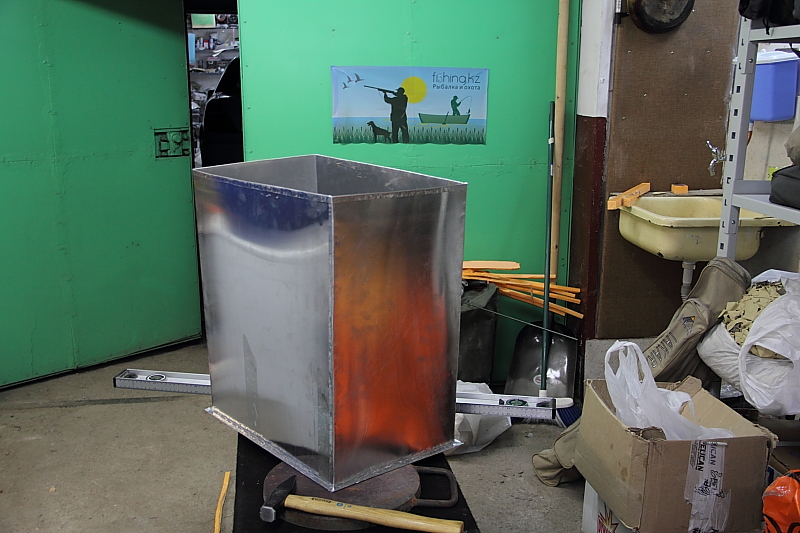

    Заготовка камеры.JPG

    Из которой начинаем делать саму камеру.

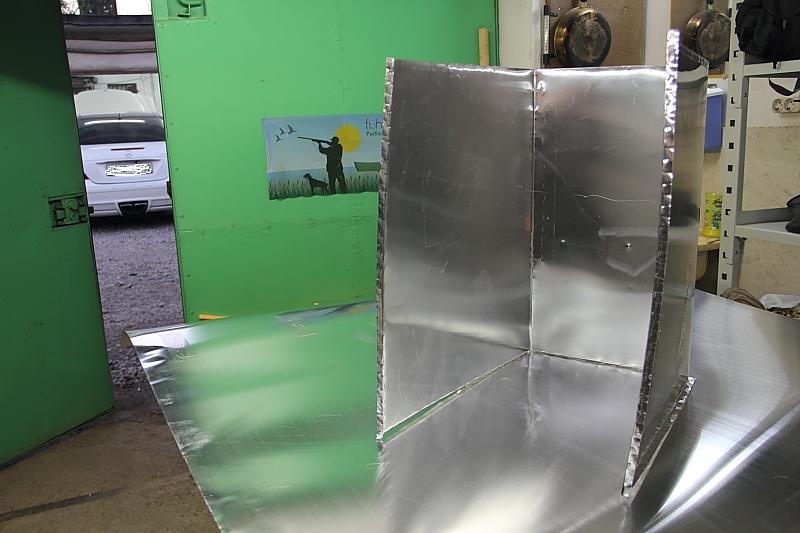

    Камера - 1.JPG

    Оформляем боковую стенку и дно, получаем такую конструкцию

    Вся конструкция собрана на замках
    Кромка нижняя.JPG

    Ну вот, внутренняя камера готова, можно переходить непосредственно к обшивке пеноплексом

    Stanley, LeshiyTheBad, Piraruka и ещё 1-му нравится это.
  3. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Работа с пеноплексом:
    Как говорил выше, с пеноплексом работать одно удовольствие, только успевай резать да клеить. Есть специальные клеи для пенополистирола, но я использовал обычную монтажную пену (самую дешевую) так как она у меня была в наличии. Единственное что рекомендую поверхность пеноплекса зачищать металлической щеткой для лучшей адгезии при склеивании пеной. (Примечание: Перед тем как клеить или обрабатывать пеноплекс органическими веществами попробуйте на каком нибудь ненужном кусочке, некоторые материалы, например полиэфирная смола, разъедает пеноплекс)

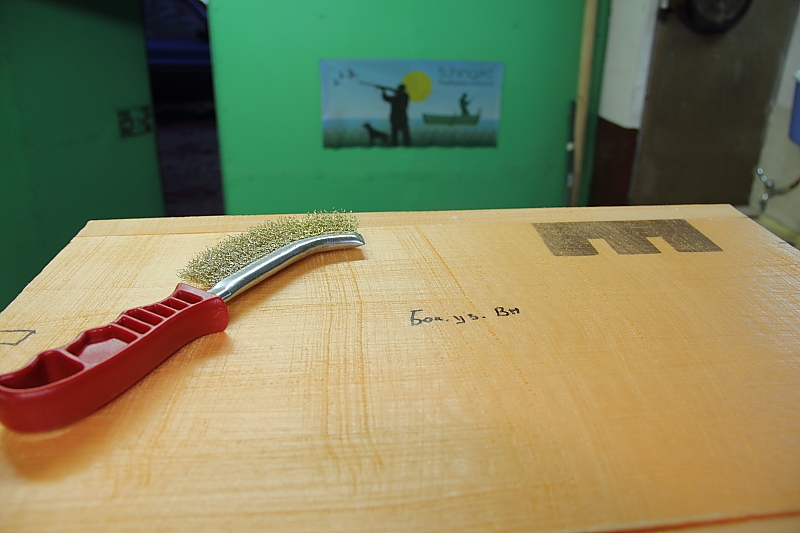

    Зачистка пеноплекса.JPG

    Пеноплекс к стенкам камере приклеивал на двусторонний скотч, при этом промазывал швы камеры аквариумным герметиком
    Скотч, герметик (увел).JPG

    На донышко наносим пену
    Монтажная пена.JPG

    Приклеиваем, прижимаем. Пена сохнет достаточно быстро
    Пеноплекс (1 слой).JPG

    Обрезаем лишнее, обклеиваем вторым слоем пеноплекса
    Боковые стенки (2 слой) - 2.JPG

    Следующая задача защитить пеноплекс снаружи от мех. повреждений.

    LeshiyTheBad, Piraruka, gone_fishing и ещё 1-му нравится это.
  4. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Обшивка кулбокса:
    Следующая задача - обшить кулбокс для защиты от механических повреждений прочным и легким материалом. Поначалу была идея сделать из композита, но остановила цена на расходники и отсутствие приемлемого материала: цена эпоксидки достаточно высокая, слабый выбор конструкционной стеклоткани. Да еще представил как буду чесаться от стекла, при обработке, все желание отпало. Оптимальным показалось отделка алюминием - хорошо обрабатывается, имеет легкий вес.
    За основу взяты алюминиевые уголки толщиной стенки 2 мм, и листовой рефленый алюминий (Квинтет) толщиной 1 мм.
    Из алюминиевых уголков оформляем периметр нижнего угла кулбокса
    Уголок низ.JPG

    Верхний уголок брал не ровнополочный,
    Уголок верх.JPG

    Потом также оформляем уголком крышку

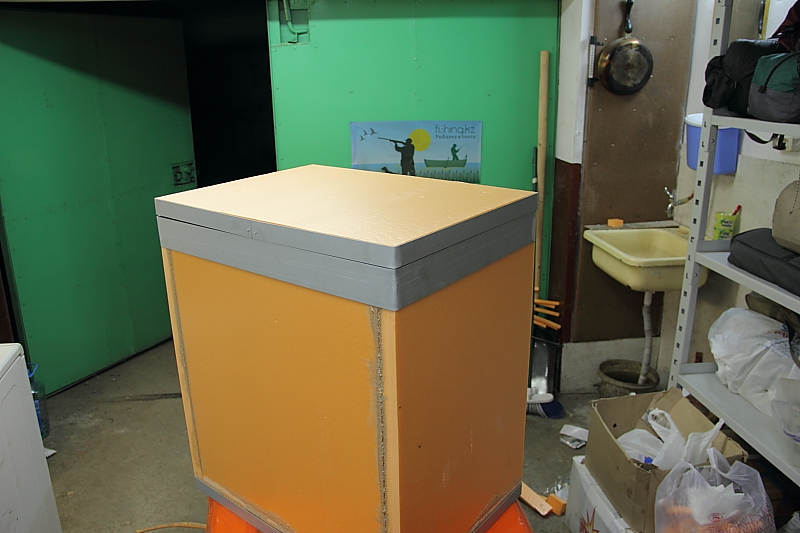

    Уголок совмещен.JPG

    Режем электролобзиком необходимые заготовки алюминия, с помощью тисков, киянки и такой та матери на импровизированном гибочном станке оформляем кромку.
    Квинтет (загнут).JPG

    После оформления второй кромки живулим клепками к кулбоксу
    Квинтет (стенка-1).JPG

    Таким макаром обшиваем кулбокс
    Квинтет (стенка-3).JPG

    и крышку тоже
    Квинтет (крышка).JPG

    После прикрепляем ручки для переноски кулбокса (для этого нужен был уголок с неравными полками)
    Кулбокс (ручка).JPG

    И замки застежки
    Кулбокс (застежка).JPG

    Причем с каждой стороны по одной застежки с замком, для контроля пиворазбора :)
    Застежка с замком.JPG

    Ну вот внешняя обшивка можно сказать готова. Остается взять километр клепак и проклепать по периметру

    LeshiyTheBad, Piraruka, gone_fishing и ещё 1-му нравится это.
  5. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Формируем верхнюю крышку.
    При работе с пеной есть один нюанс, благодаря ее расширению плывут размеры конструкции, хоть заприжимайся. Из за этого прокладку верхней крышки делал по следующей технологии. Использовал полиэтилен от пеноплекса для защиты от пены
    Верхняя крышка (пленка).JPG

    Туда утапливается заранее вырезанный пеноплекс
    Верхняя крышка (пеноплекс).JPG

    Оклеиваем уголок малярным скотчем
    Верхняя крышка (малярный скотч).JPG

    Наносим пену на пеноплекс
    Верхняя крышка (монтажная пена).JPG

    Закрываем крышку
    Верхняя крышка (закрыта).JPG

    И уезжаем на рыбалку :)

    Тиля, LeshiyTheBad, Piraruka и 2 другим нравится это.
  6. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Лирическое отступление
    В этот раз рыбалка оказалась не самая результативная, за ночь поймал всего 3 леща, при этом скормив 3 кг супухи вобле. Но в плане отдыха было все замечательно, да и пса приучили к воде, а потом он на ветру долго изображал немецкую овчарку со стоячими ушами (у колли стоячие уши - брак породы)
    Чайки.JPG Сергей & Барон.JPG Барон фидерист.JPG Барон.JPG

    Завершающие работы
    По приезду обнаруживаем что верхняя крышка сформирована, пена сделала свое дело.
    Верхняя крышка.JPG

    Счищаем лишнее.

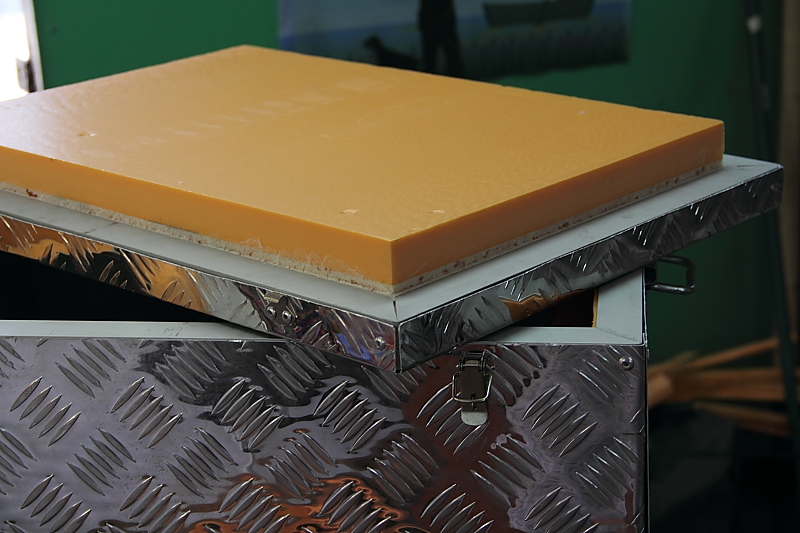

    Верхняя крышка (зачищена).JPG

    Добавляем еще один элемент к крышке в виде куска пеноплекса обшитого алюминием и проклеиваем два ряда уплотнителя.

    Ну вот, кулбокс практически готов к эксплуатации. Думаю еще дополнительно обработать незакрытый пеноплекс какимнибудь полимерным составом или жидким пластиком, на всякий пожарный.

    Готовое изделие

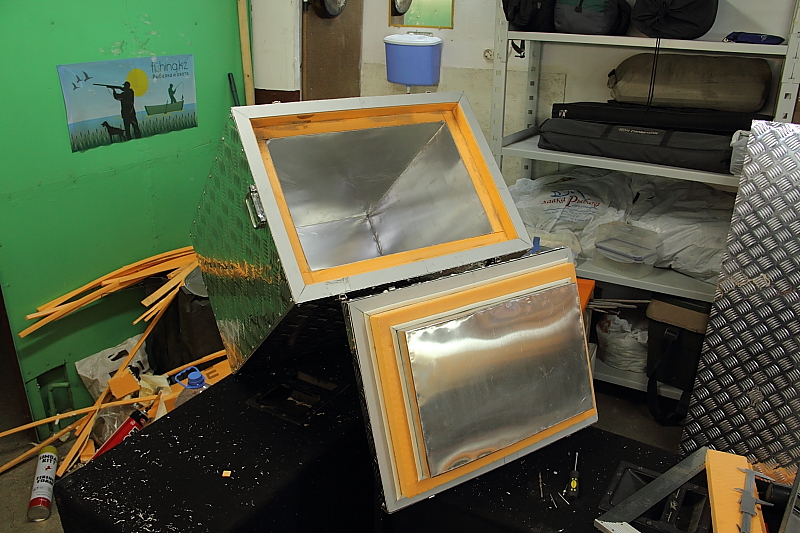

    Кулбокс (открыт).JPG

    Кулбокс (закрыт).JPG

    Можно переходить к испытаниям
    :)

    uren, Тиля, norman и 5 другим нравится это.
  7. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Характеристики:
    1. Внешние габариты (ВхШхГ, мм) 630х570х420
    2. Габариты камеры (ВхШхГ, мм) 500х440х285
    3. Объем камеры - 63 литра
    4. Вес - 10 кг
    5. Теплоизолирующий слой - пеноплекс 2х30 мм
    6. Материал камеры - алюминий толщиной 0,5 мм
    7. Материал обшивки - рифленый алюминий толщиной 1.0 мм

    Затраты по материалам:
    1. Пеноплекс (6 листов) 30 мм - 2 700 тенге;
    2. Алюминий (1,8 кв.м.) 0,5 мм - 1 890 тенге;
    3. Рифленый алюминий (1,8 кв.м) 1,0 мм - 4 600 тенге;
    4. Уголок (30х30 стенка 2 - 4 метра, 30х50 стенка 2 - 2 метра) - 3 000 тенге;
    5. Пена монтажная - 500 тенге;
    6. Герметик - 300 тенге;
    7. Двусторонний скотч - 200 тенге;
    8. Клепки - 500 тенге;
    9. Замки-застежки - 440 тенге;
    10. Ручки - 400 тенге;
    11. Уплотнитель - 300 тенге.
    ИТОГО: 14 830 тенге.

    Последнее редактирование: 7 авг 2013
  8. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Результаты испытаний (лабораторные):

    Пока в полевых условиях использовать нет возможности, решил провести испытания в лабораторных условиях.
    Было заморожено 6 бутылок объемом 0,5 литров с обычной водой из под крана.
    В качестве датчиков использовались микросхемы DS18B20 (у меня их запас еще с аппарата для приготовления крепких спиртных напитков) которые были соответственно размещены: один подвешен в центральной части кулбокса (на графике - Температура в Кулбоксе)
    Кулбокс - 45.JPG

    , а другой на столе - обведено красным овалом (на графике - Температура Нар. Воздуха)
    Кулбокс - 47.JPG

    Положил на дно кулбокса подготовленные бутылки (с морозильника я их вытащил за час и были они завернуты в полотенце, конечно немного холода потеряно, но на это закроем глаза).
    Кулбокс - 46.JPG

    запечатал кулбокс и начал измерения :) Начало эксперимента - 7 августа 19:54

    На графике ниже видно как за 2,5 часа температура в кулбоксе упала с 27 до 10,5 градусов.
    График - 1.jpg

    Хотя я и оставил ноут включенным - глюкнула программа и продолжение графика исчезло. :(
    несмотря на это я перезапустил прогу 8-го августа в 19:15 (все время с начала эксперимента кулбокс был запечатан) и температура в кулбоксе была 11 градусов и за 3 часа выросла только на 0,25 градуса (как показано на графике ниже)

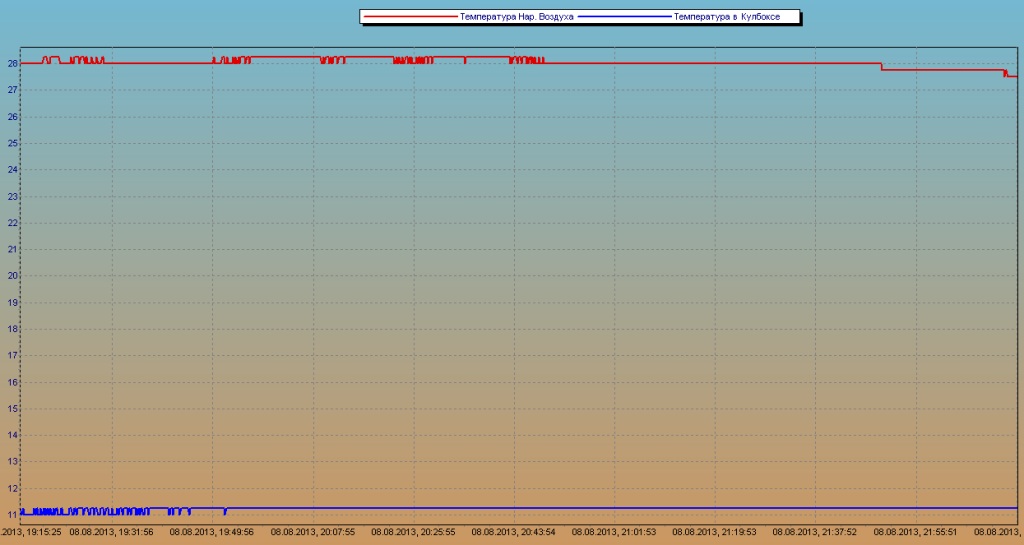

    График - 2.jpg

    Продолжение следует.....
    :)

    Результаты испытаний (выездные, рыбные)

    В связи с предстоящим выездом на Кубок Fishing.kz "Змееголов 2013" представилась возможность испытать кулбокс в полевых условиях. На соревнованиях пить пиво было некогда, да и за руль, поэтому испытания проводились на рыбе (пивные надеюсь еще провести в этом году).
    В пятницу взял две 5-ти литровые баклашки, налил водопроводной воды и кинул в морозильник. К сожалению к выезду (6-ть часов утра суббота) вода полностью не замерзла, но тем не менее определенное количество холода было саккумулировано. Пятилитровкы были загружены в кулбокс и я отправился на соревнования. Весь день, до самого вечера кулбокс стоял в закрытой машине, тем временем машина мирно грелась на солнышке, температура в салоне была мягко сказать повышенная :) После взвешивания результатов и занятие нашей командой 3-тьего места. :) Улов весом в 9 кг 120 гр был уложен в кулбокс и мы отправились (по ранее разработанному плану) с Алексеем и его семейством на другую точку Капчагайского водохранилища, для дальнейшего отдыха, купания, лова рыбы. На этой точке к вечеру следующего дня не спеша было выловлено примерно 10 кг воблы и одного леща. Рыбу отпускать не собирались, так как она пойдет на испытания нового девайса, поэтому ее присоседили в кулбокс к змею.
    В конечном итоге 9 с копейками килограммов змея пролежали в кулбоксе сутки с момента взвешивания и примерно 10 кг воблы и лещь пролежали в кулбоксе 4 с лишним часа с момента извлечения садка из воды.

    На момент разгрузки кулбокса (в гараже) бутылки были еще со льдом (в одной бутылке больше половины льда, в другой меньше половины, видимо сказалась неравномерная заморозка), внутренние стенки кулбокса были на ощупь очень холодными, замерить температуру не удалось, под рукой ничего не оказалось, но зато замерил температуру внутренностей змея (при разделке) которого привез в ведре с гаража, температура была 8-мь градусов, допускаю, что он малость согрелся с момента извлечения из кулбокса.

    Вот примерно с такими результатами прошло испытание в полевых условиях на рыбе.

    ПыСы:
    При разделке змея запах был как будто зарезал живого, свежайший. За все время привоза змея с Капчагая такое впервые. :)

    Дальше испытания кулбокса по прямому назначению :)
    Продолжение следует..........
    :)

    Последнее редактирование: 18 авг 2013
    Тиля, Intruder и Slava Rybalov нравится это.
  9. Danil

    Danil Известный пользователь

    Сообщения:
    3.071
    :good: Костя монстр!!!

  10. Huntaa

    Huntaa тек спиннинг, тек хардкор Команда форума

    Сообщения:
    24.089
    Медиа:
    80
    Костя ты маньяк

  11. gone_fishing

    gone_fishing ушел на рыбалку Команда форума

    Сообщения:
    2.557
    Медиа:
    40
    Монументально, я б сказал...:blink:
    Костик - зачОт, хоть и пиво и не сильно люблю, но из такого кулбокса - буду:)

  12. Rom@n

    Rom@n Рыбак

    Сообщения:
    451
    Медиа:
    2
    Золотые руки drov Бокс просто супер. Можно ставить на поток.

  13. Nick

    Nick гедонист

    молодец, Костик! хорошо когда руки из нужного места растут. :good:

    быстрей бы испытания. раки положительно смотрят на этот кулбокс.

  14. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Главное чтоб не забывали про роялти :)

  15. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Надо назначить дату :)

  16. Nick

    Nick гедонист


    согласен чуть более чем полностью! :)

  17. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.482
    Медиа:
    8
    Пфффф, к тому времени было все придумано, нарезано, закуплено и приклепано ;)

  18. Coma

    Coma Дачник Команда форума

    Сообщения:
    10.359
    Медиа:
    7
    William Coffin Coleman перевернулся 3 раза. Супер вещь!

  19. LeshiyTheBad

    LeshiyTheBad Шёл, нашёл, потерял...

    Сообщения:
    4.607
    Медиа:
    2
    :hi: снимаю шляпу! ну и становлюсь в очередь на авторскую работу под мой багажник :) готов подавать ключи и пиво :)

  20. LeshiyTheBad

    LeshiyTheBad Шёл, нашёл, потерял...

    Сообщения:
    4.607
    Медиа:
    2
    кстати, мне кажется можно сделать его более низким, но длинее.. чтоб он вставал по всей ширине багажника поближе к спинкам сидений.. и болтыхаться не будет при пустом багажнике за счет низкого ЦТ и ширины, и площадь дна увеличится вместе с количеством хладогентов..

    правда пиво тогда не будет влазить в ящиках.. зато можно сделать отсек для более крепких или некрепких напитков и продуктов питания.

    в голове уже созрела идея кулбокс 2 - универсальный. :)

    О, название придумал для него, по аналогии с КУ-чачей: Q-Box
