Не спешите взрослеть – это ловушка (или как я собирал NEO GEO)

Тема в разделе "Мастерская", создана пользователем Surfovod, 30 июл 2018.

  1. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Вместо вступления.

    Не могу себя причислить к игроманам, скорее наоборот, играю исключительно редко. За последние лет так пять сыграл в три игрушки на плойке, которая после этого продалась. Но вот старые, ламповые, плоские, аркадные игры это нечто иное. Еще со времен ZX80, Commodore, Atari испытываю к ним теплые чувства. К сожалению в мое время аркадные системы (кабинеты) не имели широкой популярности, возможно из-за дороговизны, или из-за того что владельцы игровых салонов пошли по более короткому пути в зарабатыванию бабла и втыкали покерные автоматы, однорукие пираты и другие агрегаты по легкому избавлению детско-юношеского населения от денег. Старые игровые автоматы времен СССР не отвечали потребностям тогдашней молодежи, а нового не было. Вот тогда и получило широкое распространение бытовые компьютеры с программами на магнитофонной ленте, а потом уже появились Сеги и Денди. Первые аркадные автоматы я увидел живьем в году так 91-93 (а полноценно в 97-ом когда они появились в парке «Мир Фантазий Айя»), на тот момент на меня они конечно произвели неизгладимые впечатления, но по прошествии многих лет, еще осталось желание заиметь такой кабинет в собственность. Купить его конечно можно, но вот на рынке СНГ их нет, а везти из-за бугра, как правило, состояние оставляет желать лучшего, да и цена выйдет космическая с учетом транспортировки. Вот и решил срукожопить сам. С силам собирался 2 года, изучал матчасть, не спеша покупал комплектуху. Надо отметить, что на русскоязычном сегменте интернета инфы посвящённой аркадным аппаратам крохи и изучить их можно все за пару дней. Конечно, самый большой объем информации можно подчерпнуть на штатовских ресурсах, а вот на втором месте (как для меня не удивительно) была Бразилия J, там тоже очень любят ваять самодельные аркадные кабинеты. Ну тут как говорится Гугл в помощь. Собственно все, что будет ниже это малая часть той обобщенной информации, которая неспешно наковырялась за последние пару лет, помогла сделать мне то, что получилось.

    … продолжение следует.

  2. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Первым делом встал вопрос выбора модели аркадного кабинета. Из всего что видел больше всего понравилась модель кабинетов NEO GEO MVS.
    [​IMG]

    Они как раз и послужили основой для будущего изделия. На их основе спроектировал кабинет под свои габариты (высота - 180 см, ширина - 600, глубина - 915)

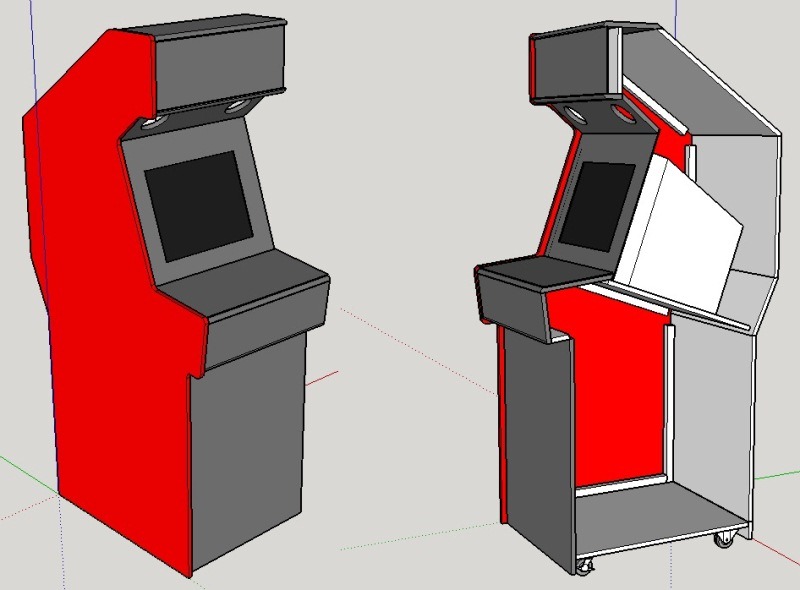

    На бумаге получилось как то так.
    [​IMG]
    На первый взгляд может показаться что автомат слишком глубокий, но задача была сделать максимально аутентичное изделие, где одним из основных является экран на базе ЭЛТ кинескопа с частотой строчной развертки 15кГц и диагональю 25 дюймов.
    Материал кабинета выбрал МДФ толщиной 16 мм (легко обрабатывается, красится и т.д.).

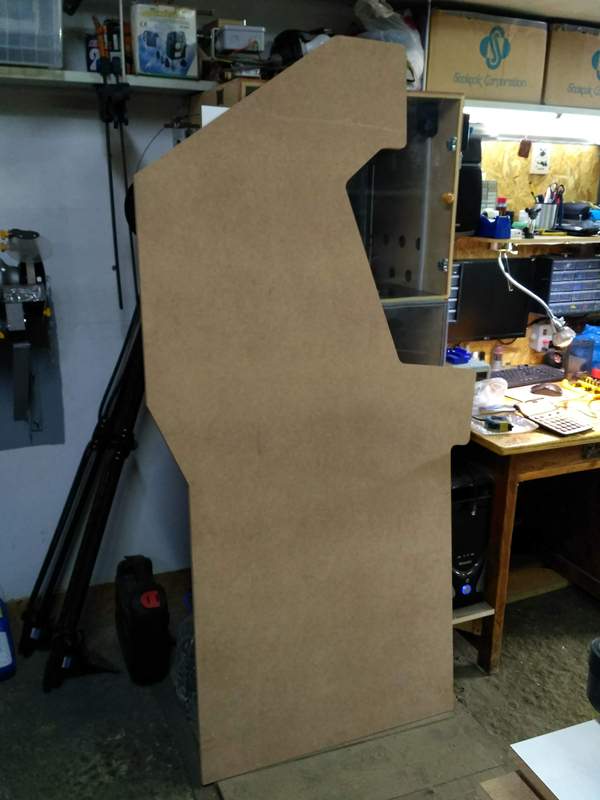

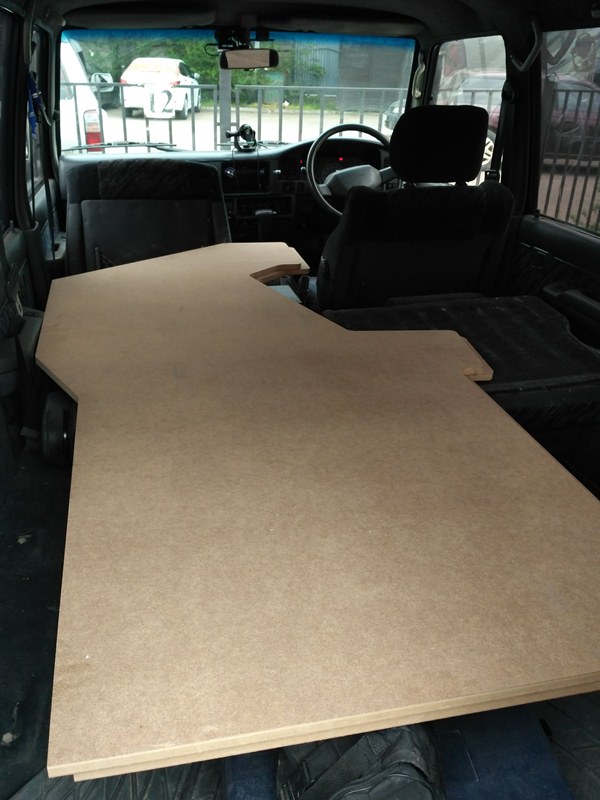

    Наличие в городе компаний предоставляющие услуги криволинейного распила МДФ (так называемый Мультикам) очень сильно облегчило задачу по изготовлению корпуса. Начертил в 3D, отдал файлы на распил, получил заготовки.
    [​IMG]

    [​IMG]
    Дальше встал вопрос как закатывать кромку, точнее где взять материал - Т-образный врезной кант. Оказалось что в нашем городе его нет в природе, ближайший в Кокчетаве но не того цвета, потом есть в Москве и Питере, но есть проблемы с его приобретением, и есть на Алиэкспрессе, дорого, но без гемороя,... пришлось брать там.

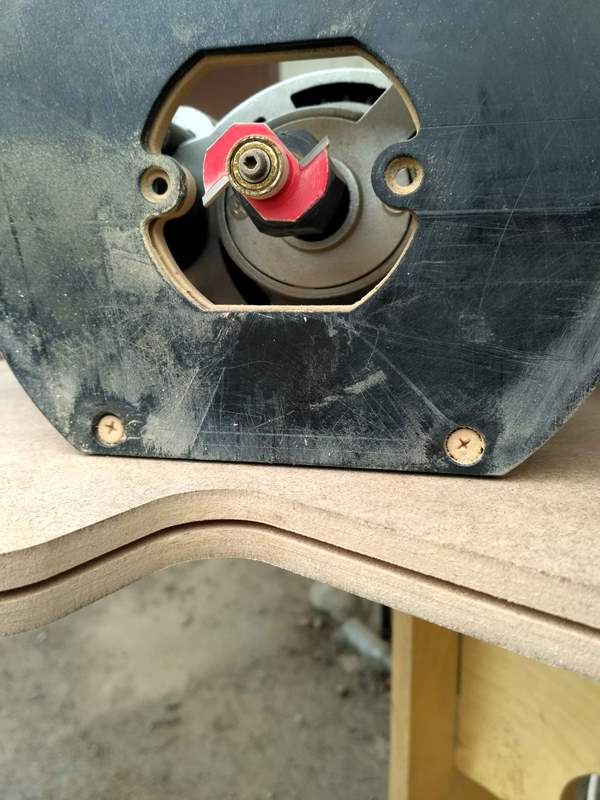

    Потом с помощью ручного фрезера выбирался паз под кант
    [​IMG]
    [​IMG]

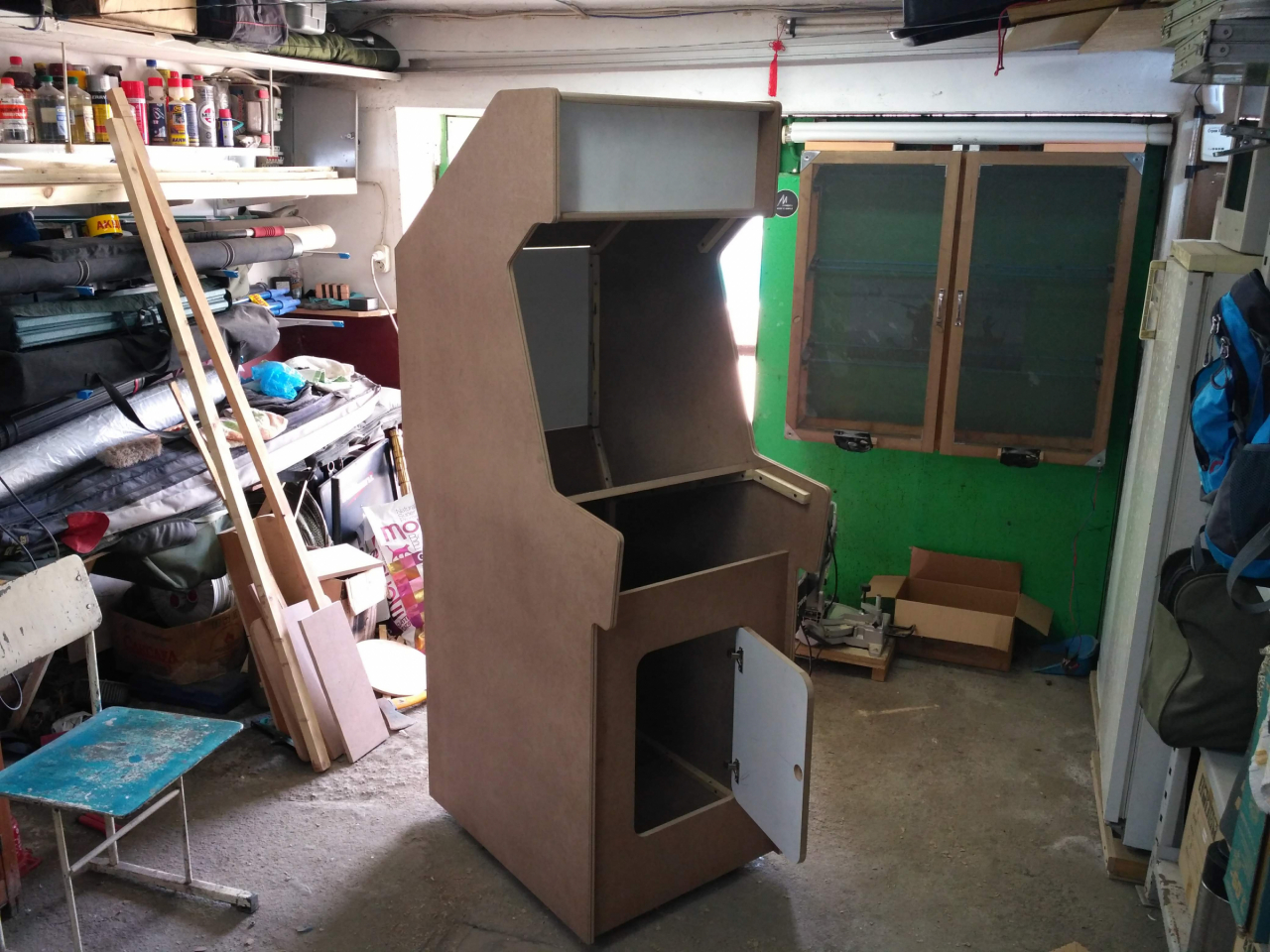

    И можно было приступать к сборке ящика
    [​IMG]

    Передняя дверца под монетоприемники
    [​IMG]

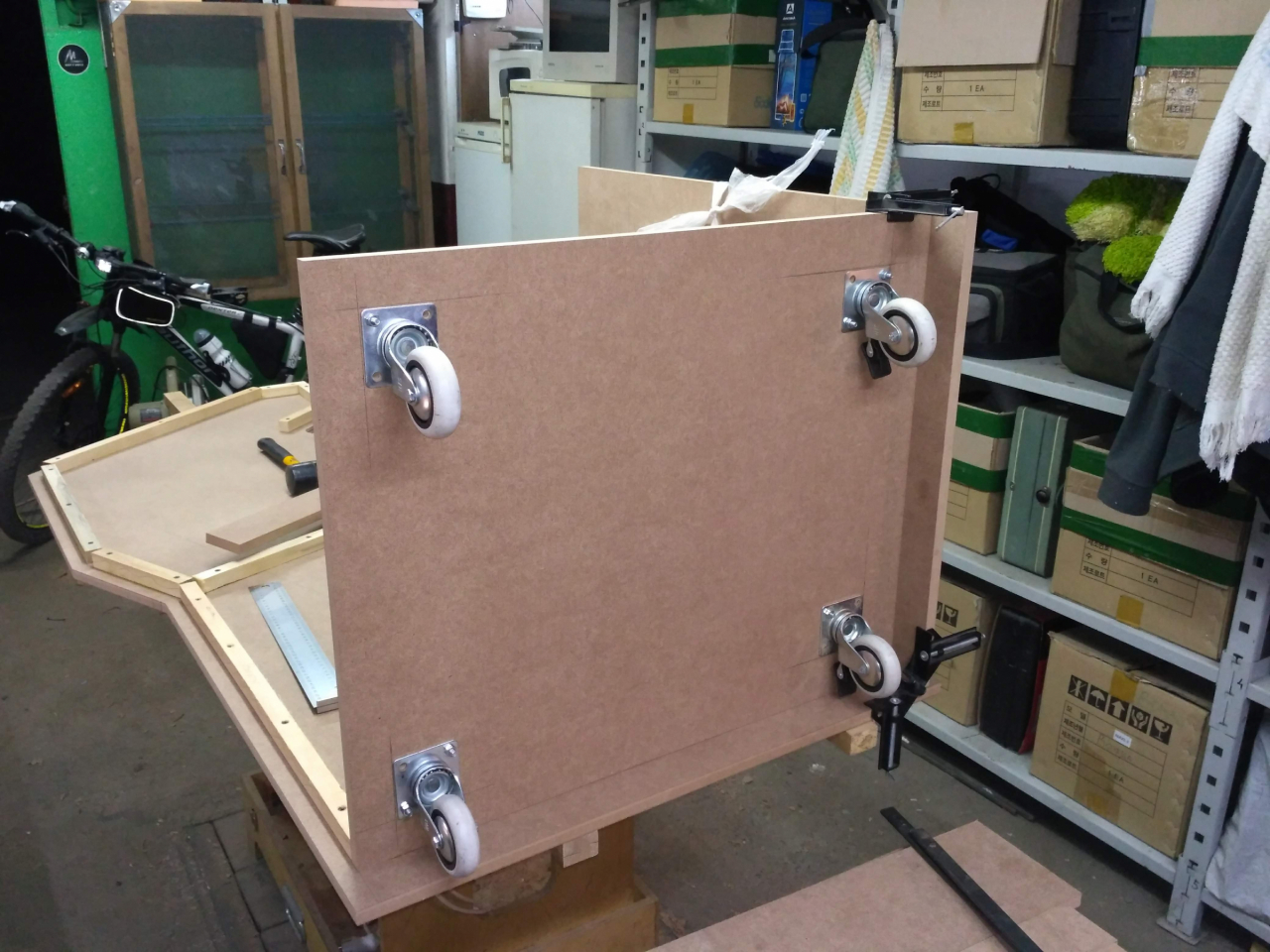

    Автомат будет достаточно тяжелым, в ручную его передвигать не реально, поэтому колеса в помощь.
    [​IMG]
    [​IMG]

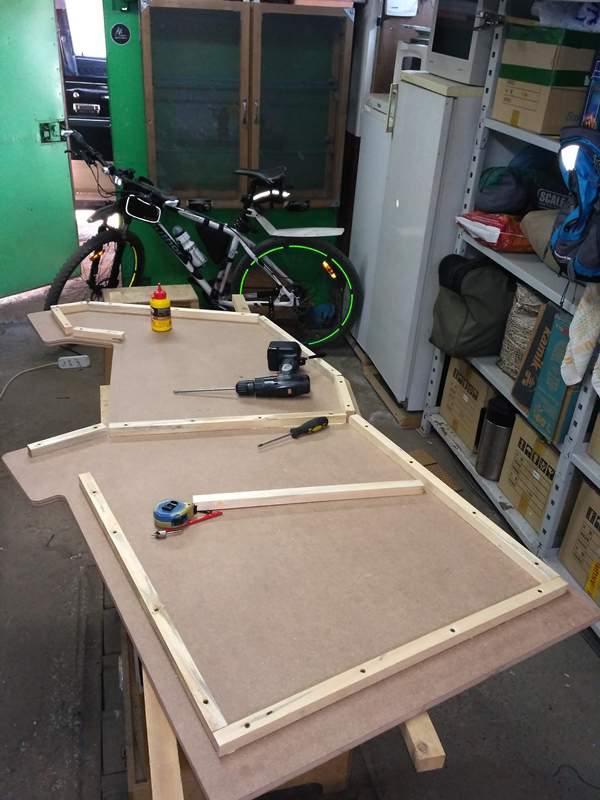

    С помощью клея шурупов и струбцин ящик приобретает первоначальные очертания
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    … продолжение следует.

    Последнее редактирование: 1 авг 2018
    Lektor, Череп, jki и 12 другим нравится это.
  3. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Классическая JAMMA машина представляет собой материнскую плату с со слотом для установки игр (картриджей) как правило один картридж одна игра. Сейчас же китайцы достаточно успешно изготавливают материнские платы с большим количеством игр уже интегрированных в плату (либо записанных на флеш карте).
    В моем случае за игровую часть автомата отвечает JAMMA плата Pandora Box 3 с 520 играми на борту (из них смело можно выкинуть половину :) ). Вот так она выглядит
    [​IMG]
    Но при желании легко можно установить и классическую плату, все для этого подготовлено.

    Экраном автомата, как писал ранее, будет самый обычный кинескоп диагональю 25 дюймов, самый простой с частотой строчной развертки 15 кГц как на классических автоматах. Кинескоп и шасси (плата) к нему проще всего выковыривать из обычного телевизора. На ОЛХ масса объявлений где продают старые телеки, правда пришлось покататься повыбирать, чтоб кинескоп был в хорошем состоянии с хорошей цветопередачей. Нашел такой телевизор марки Филипс.
    [​IMG]

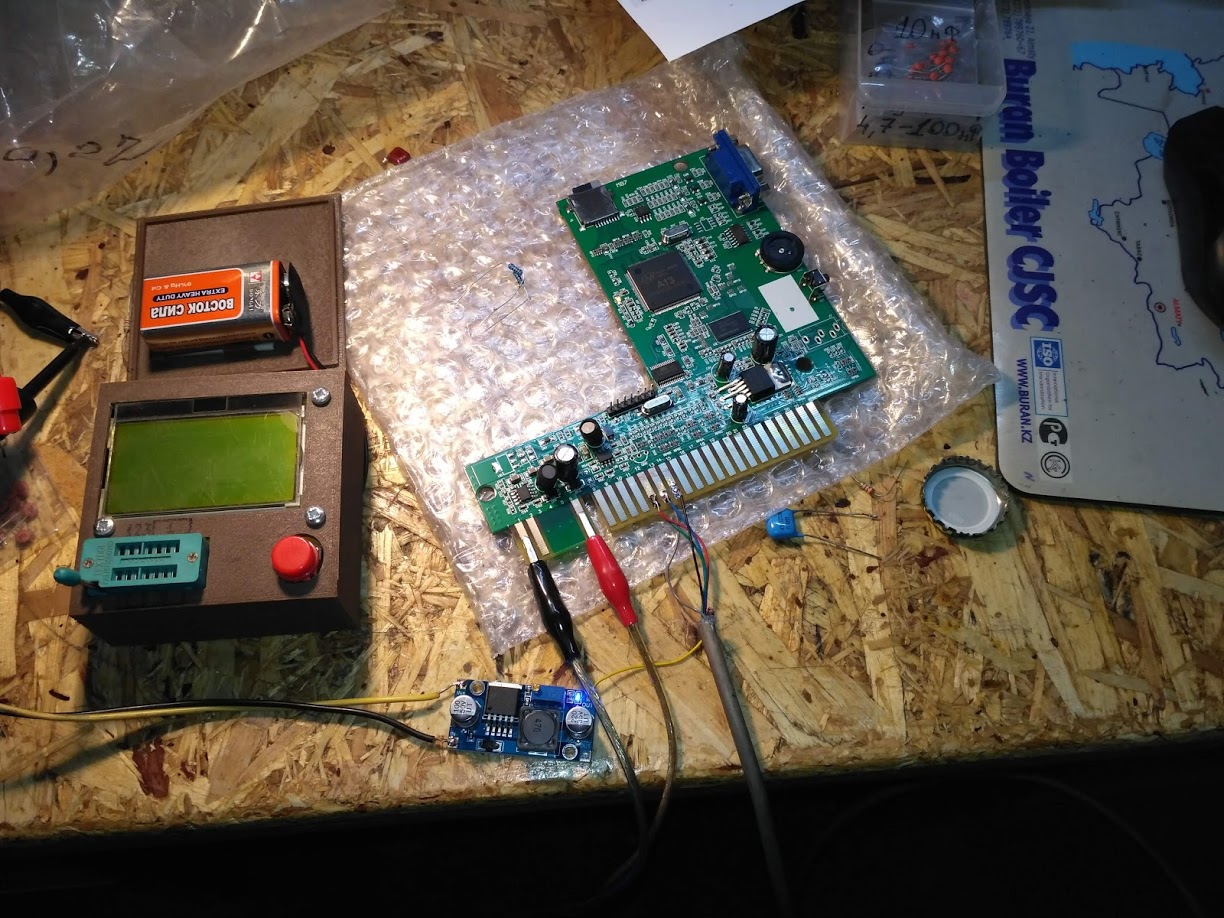

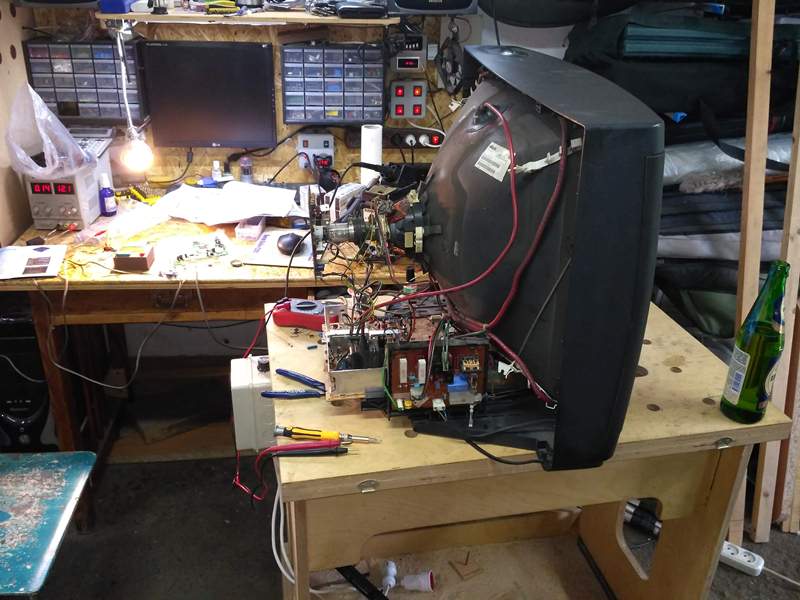

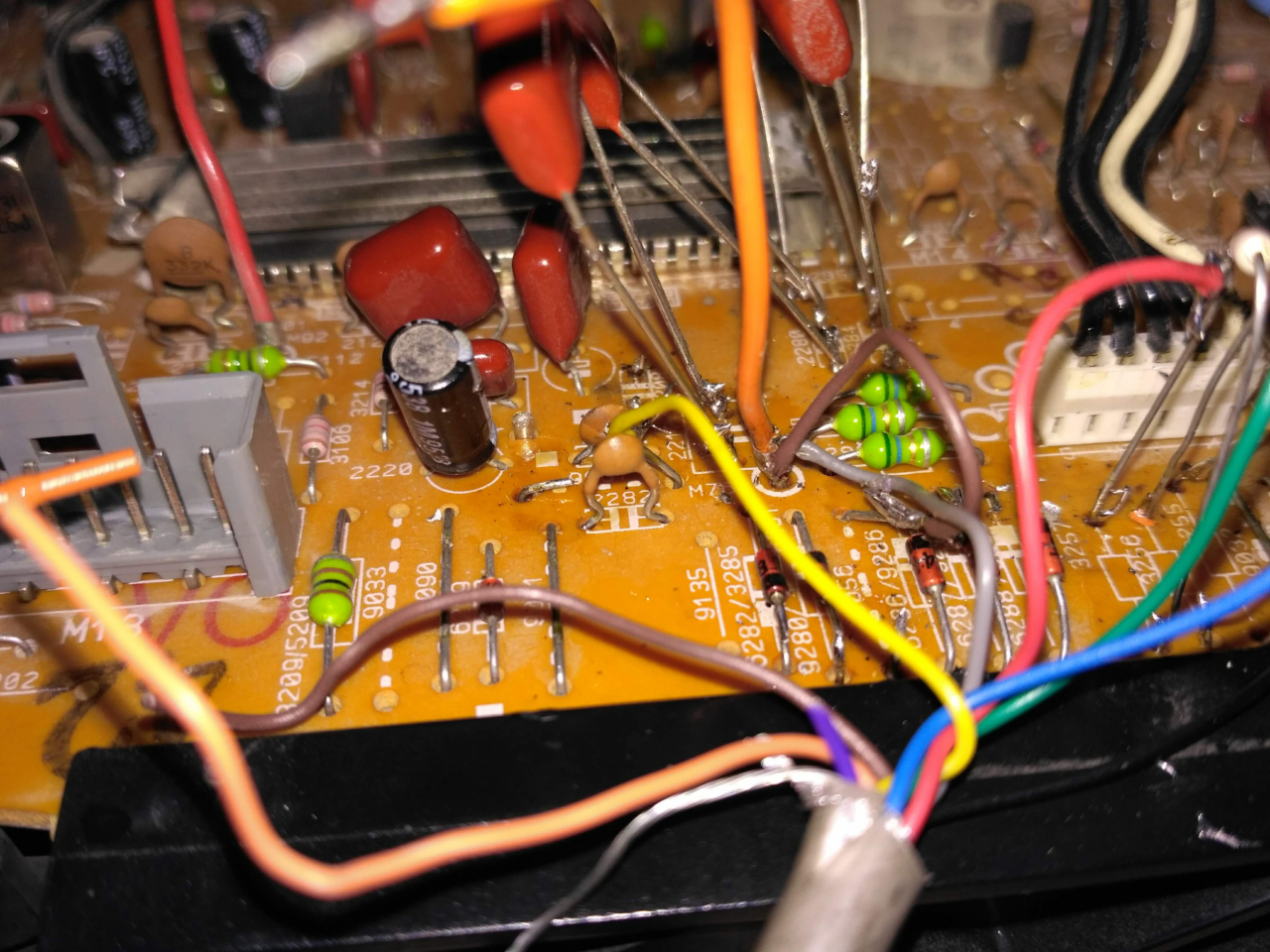

    Следующей задачей стало подключение платы к телеку по RGB.
    Радиосхема на шаси телека и датиш на телевизионный процессор помогли без проблем подключится, но в процессе тестирования возникли некоторые артефакты на экране, которые получилось убрать только подбором конденсаторов и сопротивлений.
    [​IMG]

    [​IMG]

    Протестировал по изображению на паре игр: Street Fighter
    [​IMG]

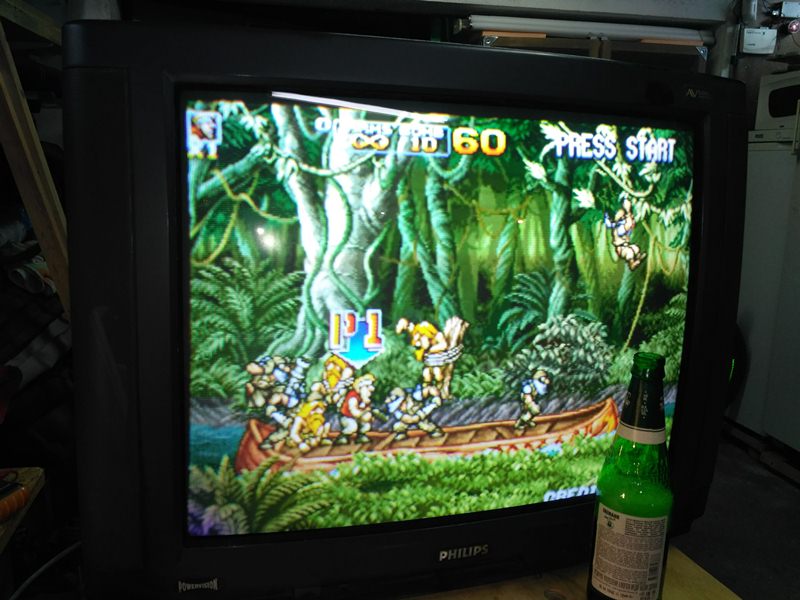

    и Metal Slug:
    [​IMG]

    Картинка понравилась.

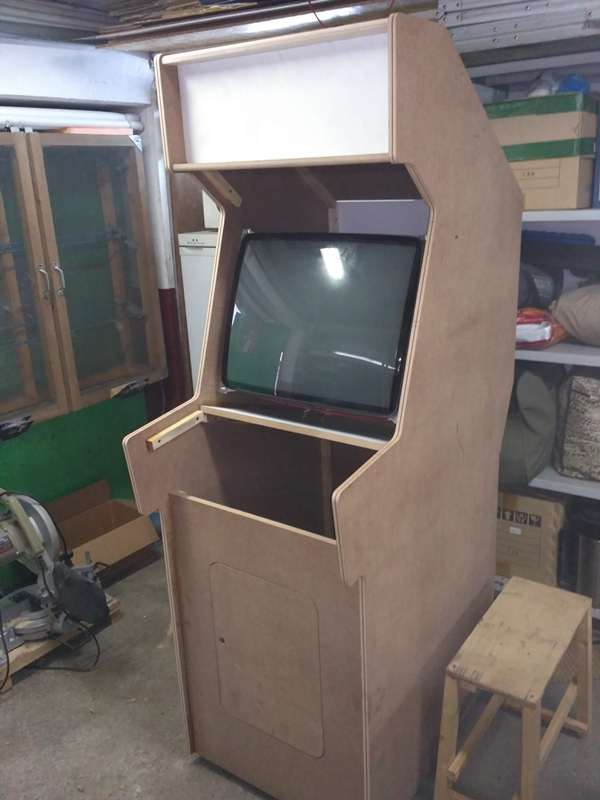

    На следующем этапе вмонтировал кинескоп в ящик
    [​IMG]

    Встал как родной.

    … продолжение следует.

    Последнее редактирование: 1 авг 2018
  4. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Большинство игровых JAMMA машин обладают монофоническим звуком (Pandora 3 в том числе) исключение составляют платы - классические NEO GEO. У меня получился звук с возможность воспроизведения стерео, если вдруг решу поменять плату. Два динамика, усилитель звука + регулятор громкости с выключателем. Подготовил полку
    [​IMG]

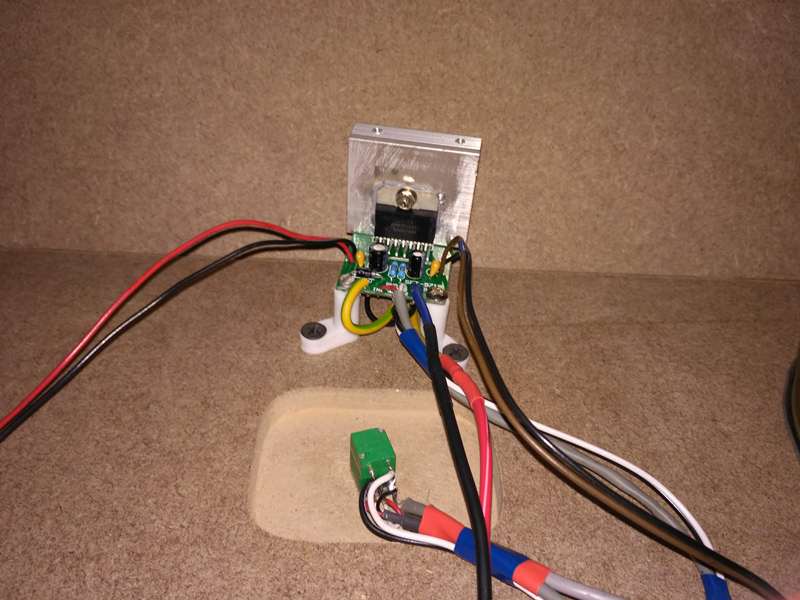

    Вмонтировал усилок с регулятором
    [​IMG]

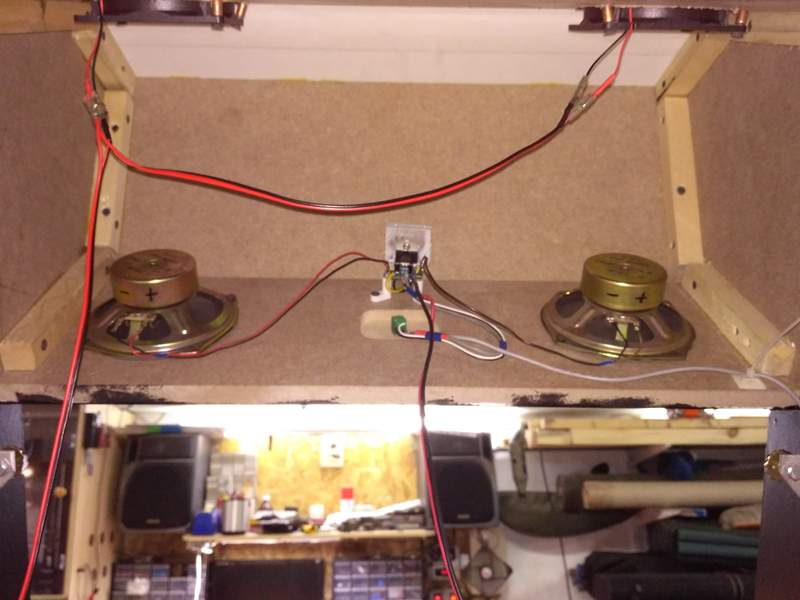

    И сами динамики (10 см)
    [​IMG]

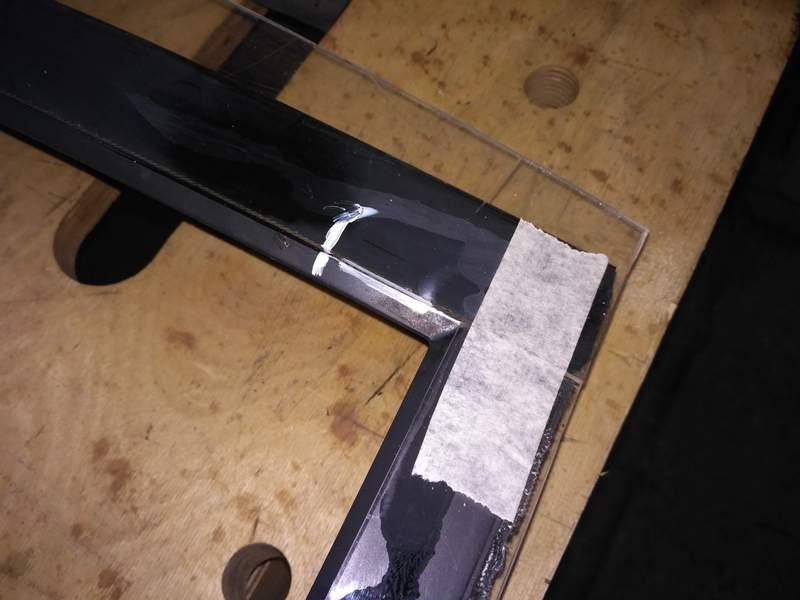

    Для обрамления крана кинескопа использовал существующую пластиковую рамку телевизора (порезанную до нужных размеров) оргстекло и дихлорэтан.
    [​IMG]

    [​IMG]

    Получилось весьма удачно

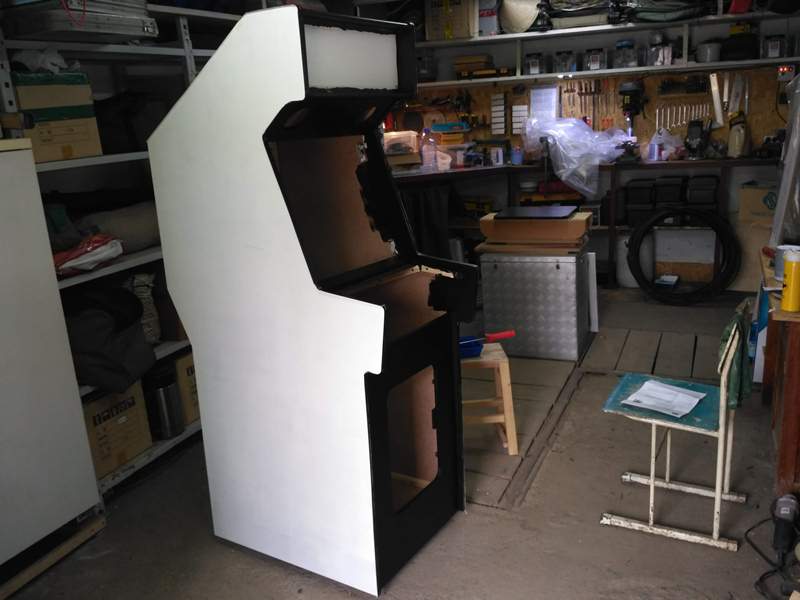

    Осталось только шлифануть, зашпаклевать, шлифануть снова и покрасить.
    [​IMG]

    Можно переходить к покраске.
    [​IMG]

    Если с краской определился практически сразу, знал какую возьму и цвета отлично подходят, то с грунтовку пришлось поискать. Не особо в этом соображаю, но нормальных грунтовок для МДФ найти не мог, более того продавцы в магазинах тоже не в теме, нифига не могут посоветовать. В конечном итоге нашел грунтовку Тикурила (дорогая шописец) но по описанию она именно то что мне надо. Действительно покрытие получилось отменное, наносится легко, сохнет быстро.

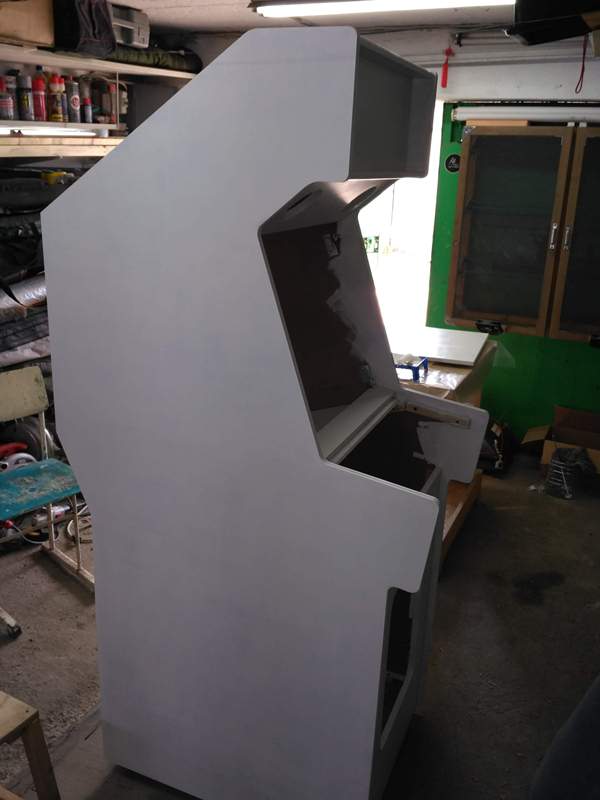

    [​IMG]

    На грунтовку наносится черная краска
    [​IMG]

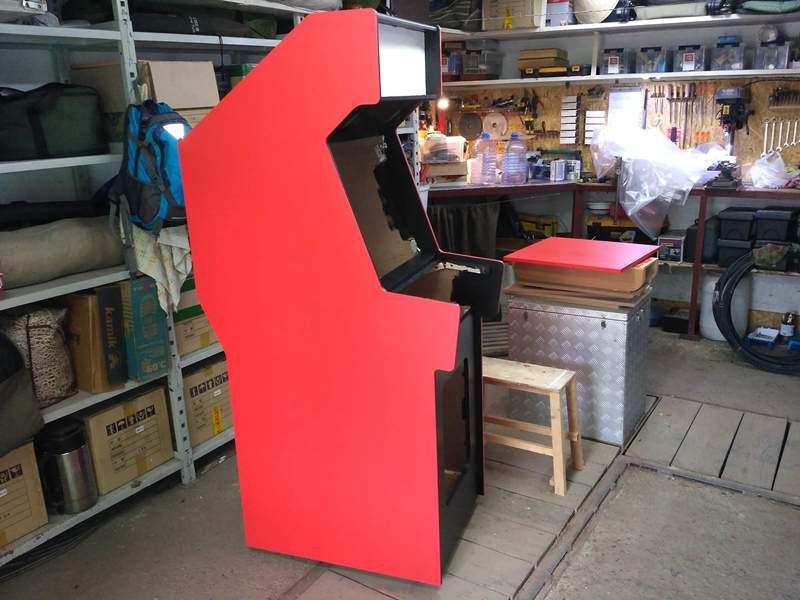

    Затем красная краска
    [​IMG]

    Цвет получился именно тот что хотел и по степени блеска тоже - полуматовый

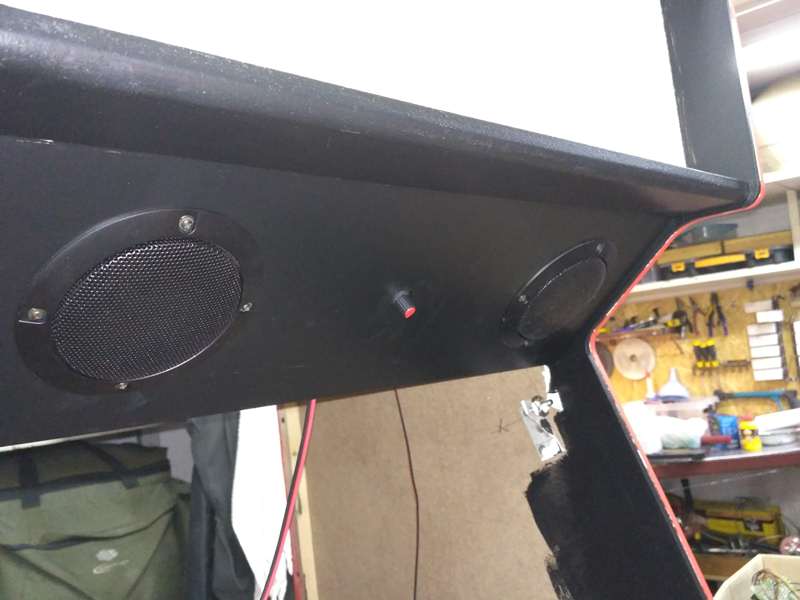

    А вот так выглядят динамики (с декоративными решетками) снаружи
    [​IMG]

    … продолжение следует.

    Бреславец, Lektor, Череп и 7 другим нравится это.
  5. sas1909

    sas1909 Известный пользователь

    Сообщения:
    1.040
    ну-уу Костян!!!! боюсь спугнуть ожидание!!!!

  6. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Не боись :)

    Учитывая что ящик более менее закрытый и в нем достаточное количество тепловыделяющего оборудование - необходима вентиляция. Установил пару вентиляторов
    [​IMG]

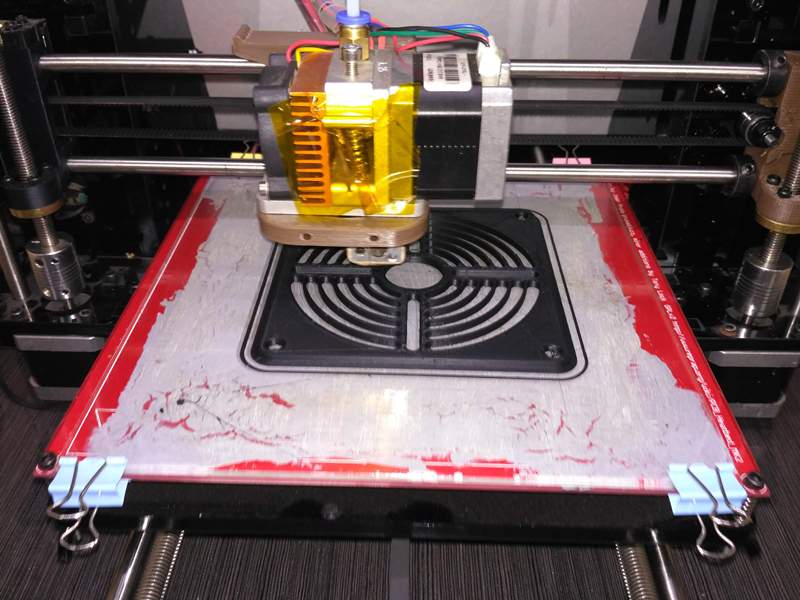

    Напечатал на принтере для них решетки
    [​IMG]

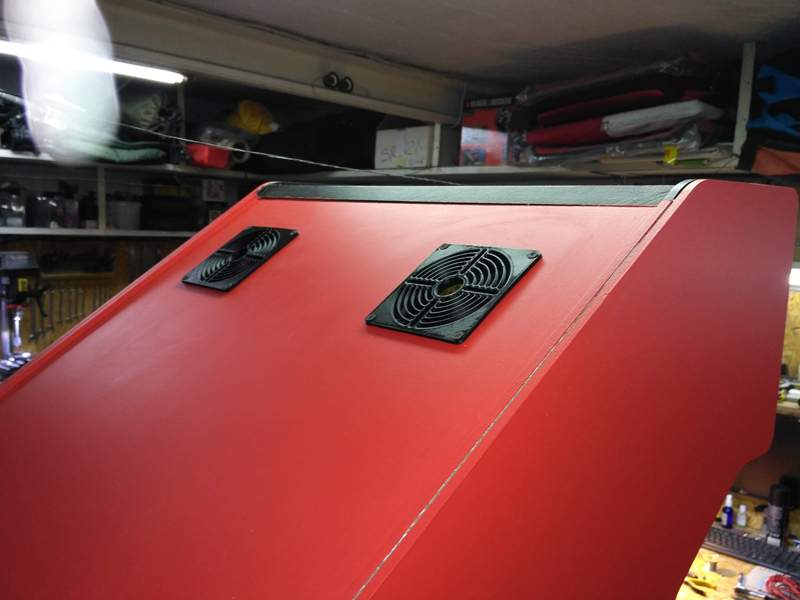

    Вид снаружи
    [​IMG]

    Следующий ответственный этап - сама игровая панель с органами управления.
    [​IMG]

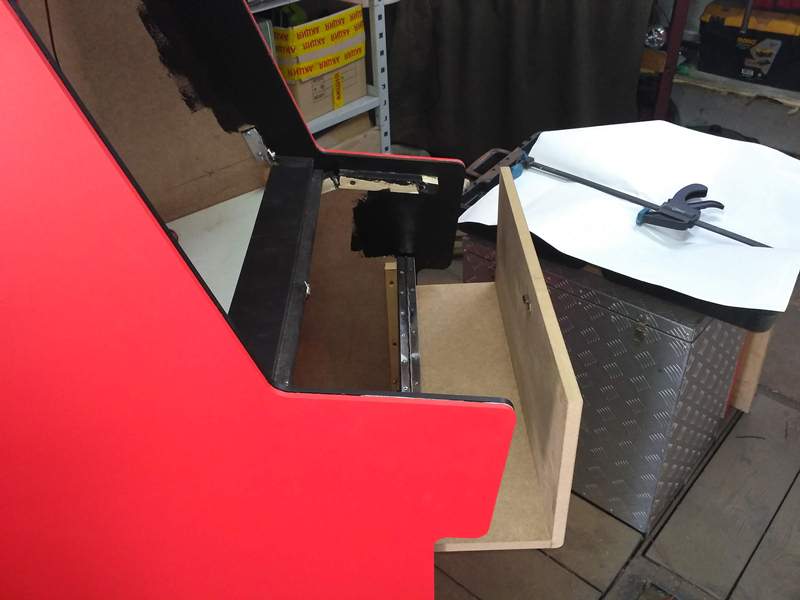

    Сделал ее откидную, для быстрого доступа.
    [​IMG]

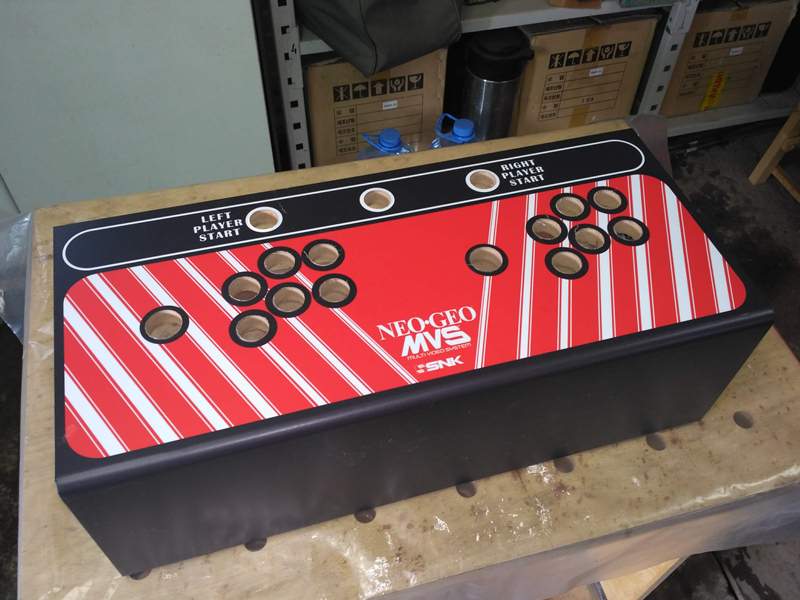

    Для оформления панели привлек дочь Она нарисовала панельку под мои размеры, джойстики и кнопки. Напечатал на виниле с защитным слоем, обклеил, вырезал отверстия
    [​IMG]

    Установил кнопки и джойстики
    [​IMG]
    [​IMG]
    [​IMG]

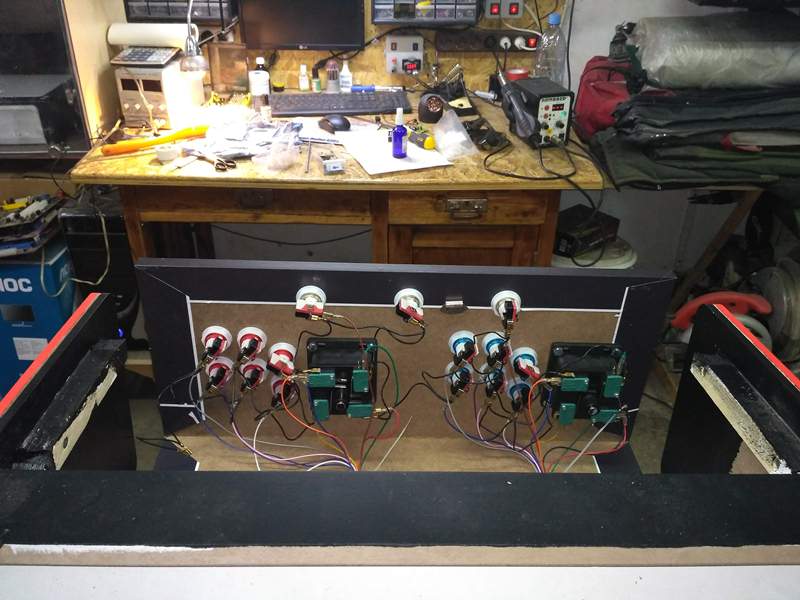

    Ну и собственно расключил
    [​IMG]

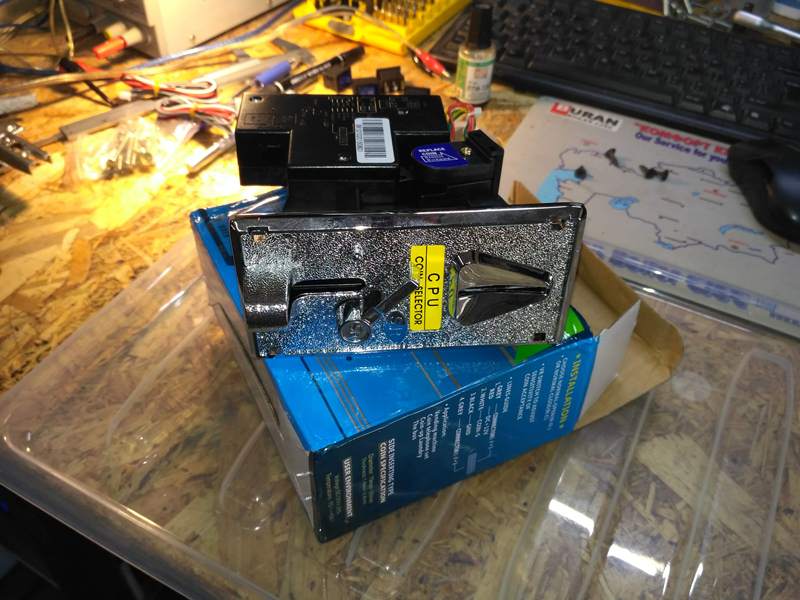

    Аппарат должен быть полноценным, поэтому монетоприемники его неотъемлемая часть
    [​IMG]

    Вот так они выглядят вмонтированные в дверку
    [​IMG]

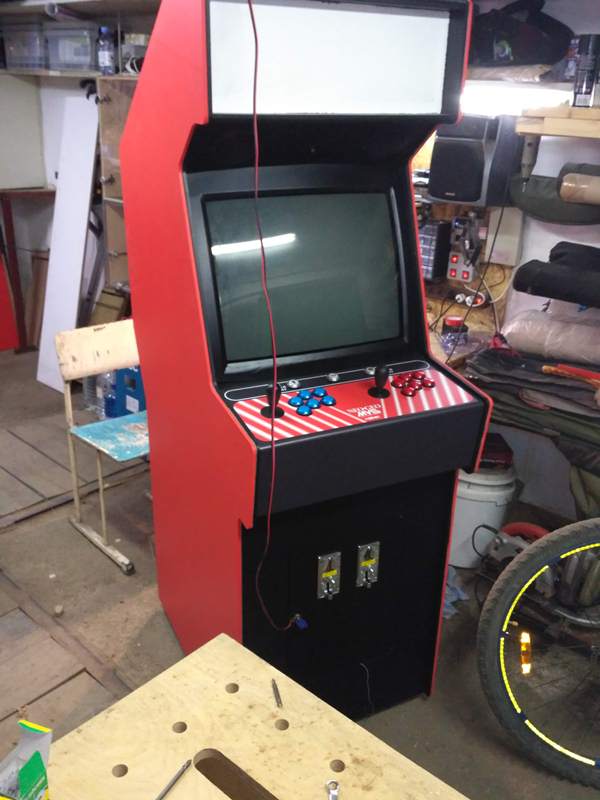

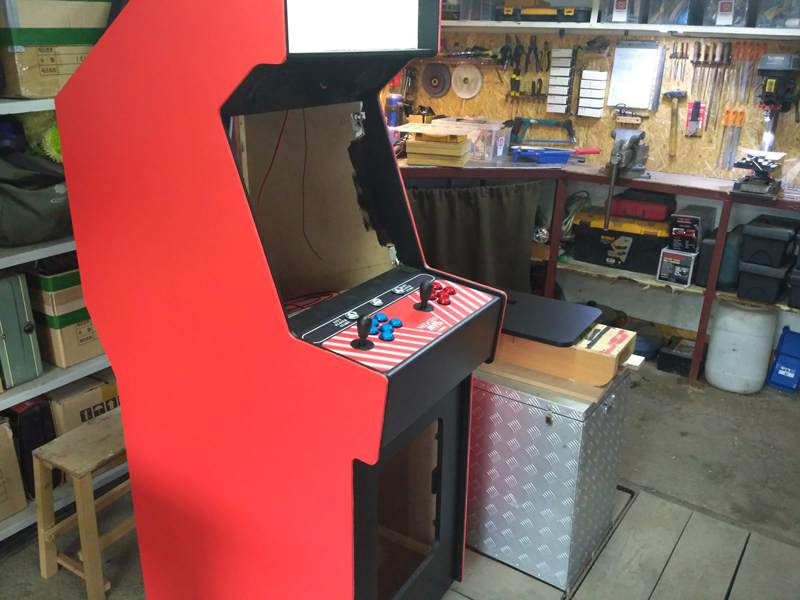

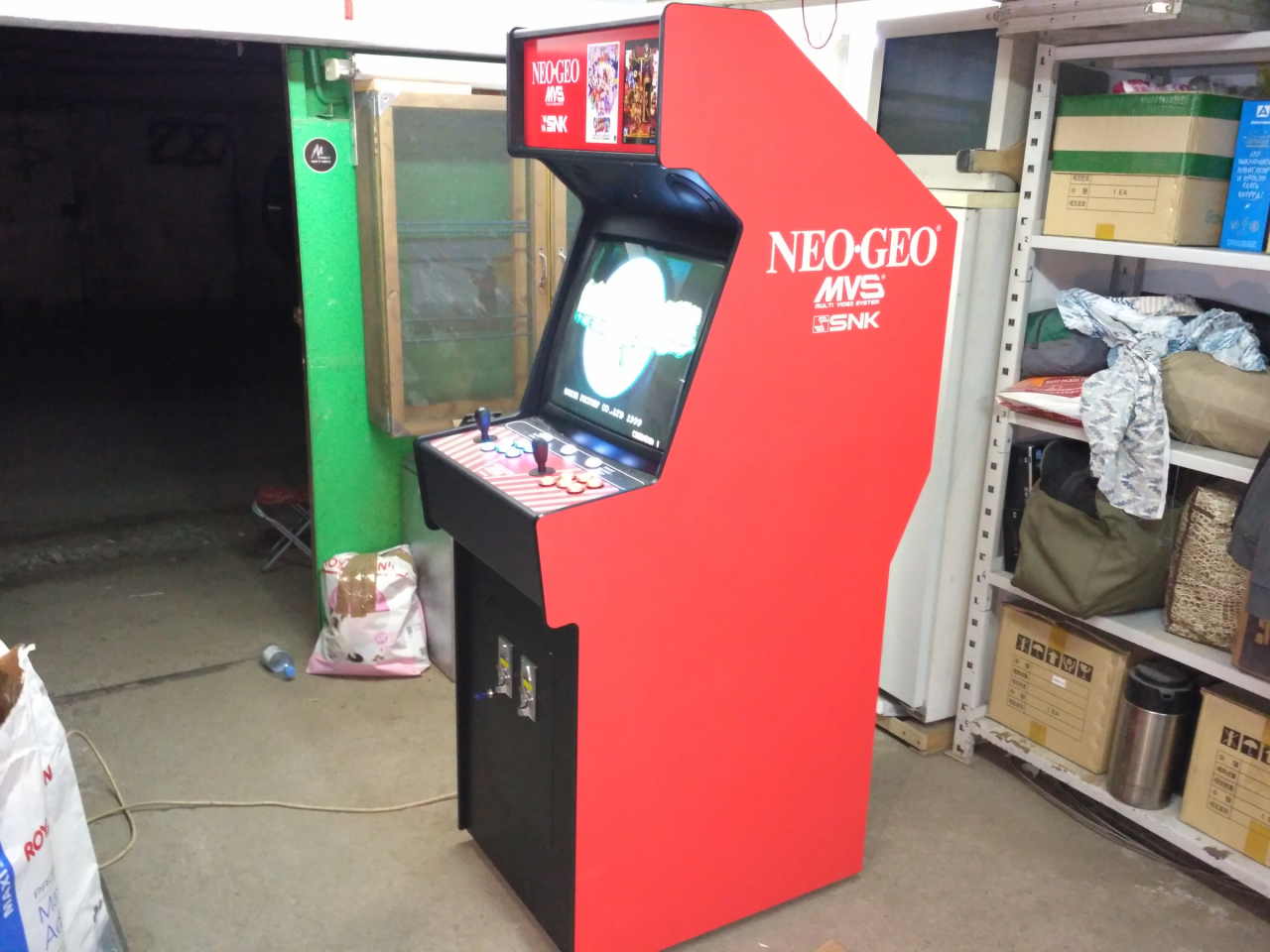

    Практически собранный автомат
    [​IMG]

    Кнопочки кстати с подсветкой
    [​IMG]

    Тестовый запуск
    [​IMG]

    Видео

    Бреславец, Piraruka, Wolf8 и 9 другим нравится это.
  7. Nick

    Nick гедонист

    почем шайтан-машина берет за игру? когда ожидается выход в прибыль? )))


    молодец Костян! снимаю шляпу! :hi:

    gone_fishing, Huntaa и Surfovod нравится это.
  8. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    настроил на 100 тенге. Но бета-тестеры пока гоняют на шару, надо прикрывать уже лавочку :closed:
    Выход в прибыл от вас будет зависеть ;) :fkz:
    А если серьезно - просто дорогая копилка.

    babooin и Huntaa нравится это.
  9. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Упомянутую в верхних постах Т-образную кромку ПВХ уже набил
    [​IMG]

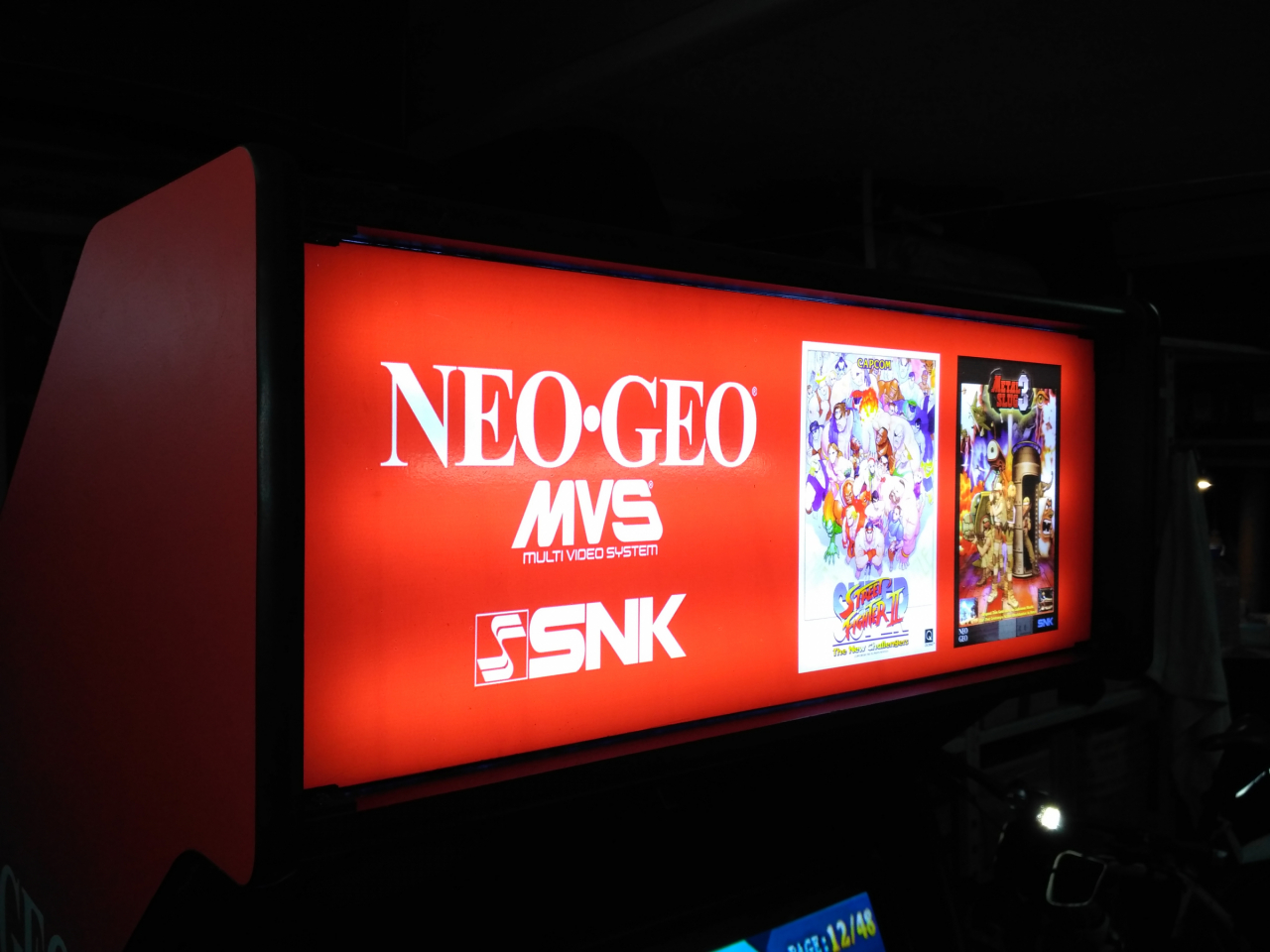

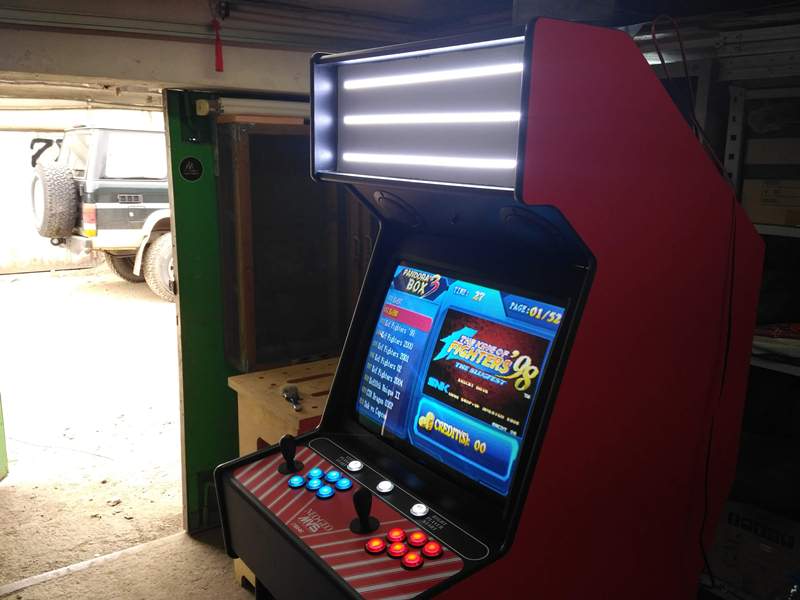

    И подсветку вывески сделал
    [​IMG]

    По сути все готово. Осталось всего 2 вещи:
    1. Наклейка лого на боковины аппарата;
    2. Установка вывески

    Здесь я без помощи не обойдусь, так как рисовать не умею. Бета-тестер должен помочь, нарисовать (как освободится)
    [​IMG]

    Бреславец, Piraruka, Stanley и 11 другим нравится это.
  10. sas1909

    sas1909 Известный пользователь

    Сообщения:
    1.040
    браво!!!!просто нет слов!

    Surfovod нравится это.
  11. Nick

    Nick гедонист

    даёшь гейм-пати у Сюрфа на хате! :thumbup:

    gone_fishing, Huntaa и Surfovod нравится это.
  12. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    .......В гараже (мне его на хату тяжело тащить)
    Турнир по Стрит Файтингу :)

    Huntaa нравится это.
  13. Nick

    Nick гедонист

    гараж сиречь мужская хата ;)

    Surfovod нравится это.
  14. CHEF

    CHEF Известный пользователь Команда форума FDL

    Сообщения:
    4.042
    Во дает!:ok:

    Surfovod нравится это.
  15. Huntaa

    Huntaa тек спиннинг, тек хардкор Команда форума

    Сообщения:
    24.362
    Медиа:
    80
    Кооперативное прохождение черепашек ниндзя)

    Surfovod нравится это.
  16. jki

    jki Активный пользователь

    Сообщения:
    406
    Константин, руки у тебя, прям золотые!!!

    Surfovod нравится это.
  17. er13

    er13 Известный пользователь

    Сообщения:
    2.747
    Медиа:
    12
    Да уж... браво, Костя!

    Surfovod нравится это.
  18. Stanley

    Stanley Пианиныч Команда форума

    Сообщения:
    5.958
    Медиа:
    88
    морской бой бы зафигарить :Smile023:

    а вообще я в "небольшой отдалённой рыбацкой деревушке на острове Фуэртевентура"

  19. Surfovod

    Surfovod Леща амуром Команда форума

    Сообщения:
    6.733
    Медиа:
    8
    Последнее редактирование: 1 сен 2018
    Piraruka, KoMoL, Vitalka29 и 12 другим нравится это.
