      Идея:
      За последнее время перевидел массу различных кулбоксов, как заводских так и самодельных. Основной их недостаток (на мой взгляд) это их слабая функциональность, либо они громоздкие на весь багажник, либо не вместительные, либо хлипкие и не выполняют своих функций.
      Вот и пришла в голову идея забобахать кулбокс самостоятельно, по максимуму удобный, вместительный, легкий, технологичный.
      Поиск в интернете на дал никаких более менее приемлемых конструкций и решений, поэтому пришлось "изобретать велосипед"
      При слове кулбокс на ум приходит сразу две вещи: холодное пиво и свежая рыба, вот исходя из этих двух аспектов начинаю придумывать концепцию. Задача следующая: по объему должен вмещать 2 ящика баночного пива (все таки банки легче и по весу и утилизируются проще) с необходимым количеством хладагентов.
      Было принято использовать теплоизоляционный материал Пеноплекс, так как с ним достаточно легко работать и он имеет низкий коэффициент теплопроводности. Пеноплекс используется толщиной 30 мм., стенки двухслойные.

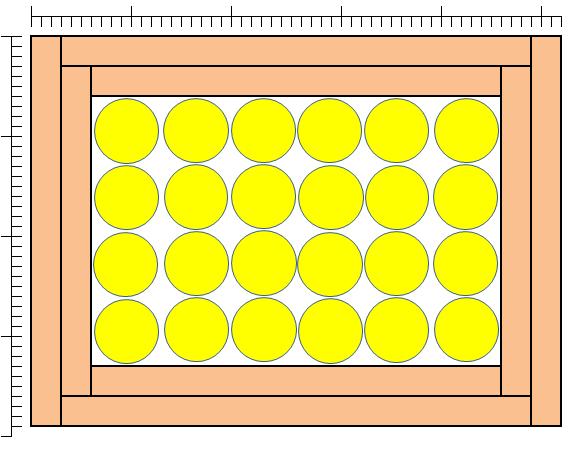

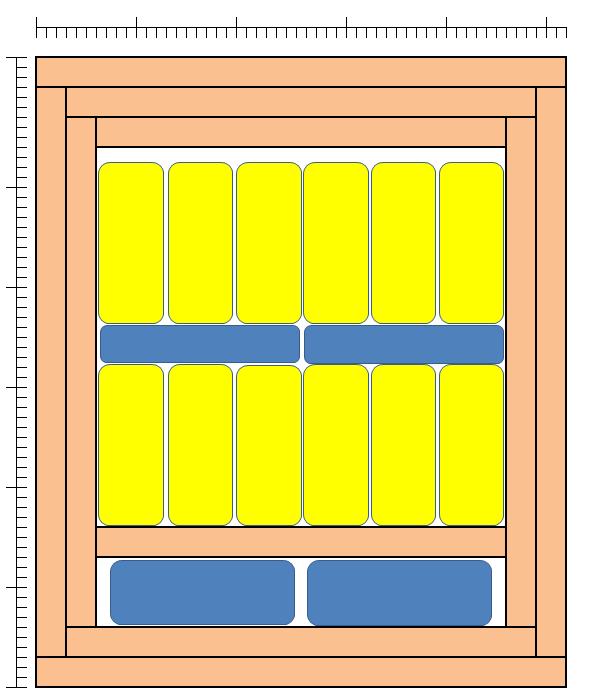

      Глубину и шурину внутреннего пространства принимал исходя из габаритов пивного ящика (в 24 банки) получилось следующее размещение (вид сверху)
      [​IMG]

      Высота кулбокса выбиралась исходя из размещения (снизу вверх):
      1. Нижний слой хладагентов. Представляют из себя 8 прямоугольных бутылок из под напитков нектар объемом 0,5 литров каждая, выложенные боком. Планировалось что эти хладагенты будут работать на обратном пути. Если нужно вывезти рыбу или для активного охлаждения новой партии пива.
      2. Лист пеноплекса. Своеобразный теплоизолирующий слой.
      3. Первая коробка пива.
      4. Лист жести (пищевой алюминий). Для распределения холода по всей поверхности и защиты хладагентов от мех воздействий кромок банок.
      5. Слой хладагентов (4 шт.) для охлаждения пива. Заводские, плоские, толщиной 30 мм.
      6. Вторая коробка пива.
      Вот примерно такое расположение.
      [​IMG]

      Естественно габариты рассчитывались под пиво только исходя из того, что их легко представить и рассчитать, по факту же кулбокс может использоваться для охлаждения и других продуктов, в том числе мяса-рыбы.

      Ну вот идея есть, пора приступать к реализации :)

      Внутренняя камер:
      Внутреннюю поверхность кулбокса необходимо облагородить каким нибудь материалом для решения двух задач: первое, кулбокс периодически нужно мать, 2 защитить пеноплекс от механических повреждений. Те варианты которые я видел (оклейка фольгой или фольгированным вспененным полиэтиленом) меня не устроили, из того что пришло в голову больше всего понравилось использовать пищевой алюминий, толщиной 0,5 мм. (Примечание: Российская маркировка - А0, в моем случая был взят лист пищевого алюминия импортного производства маркировка 1050 по международным стандартам)
      [​IMG]

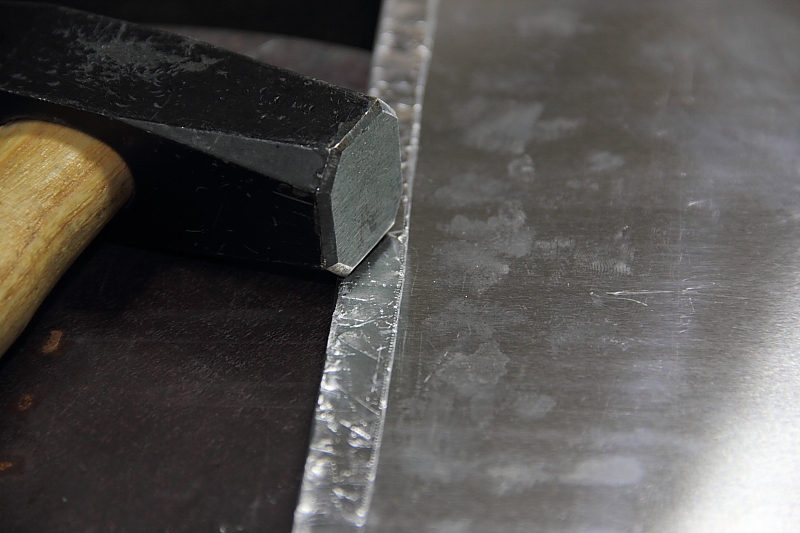

      Далее начинаем осваивать профессию жестянщика. Режим по необходимым размерам. Загибаем кромку (чтоб не резаться об алюминий при использовании кулбокса)
      [​IMG]

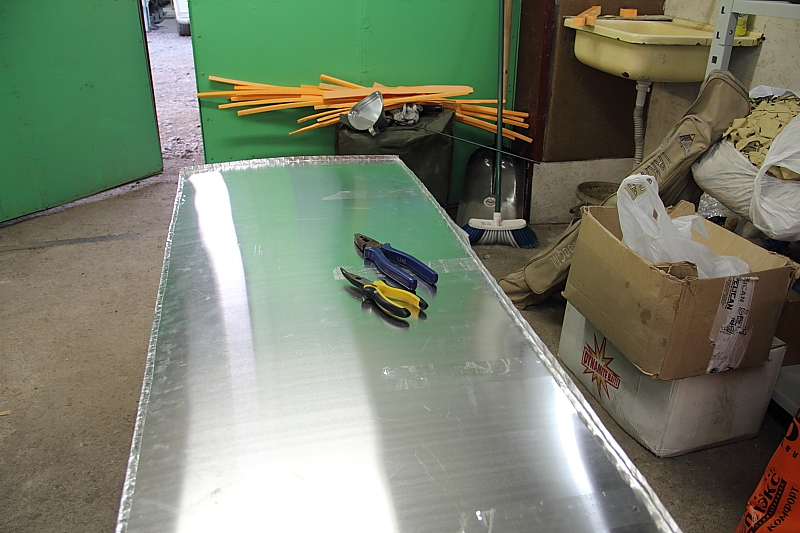

      Получаем заготовку.
      [​IMG]

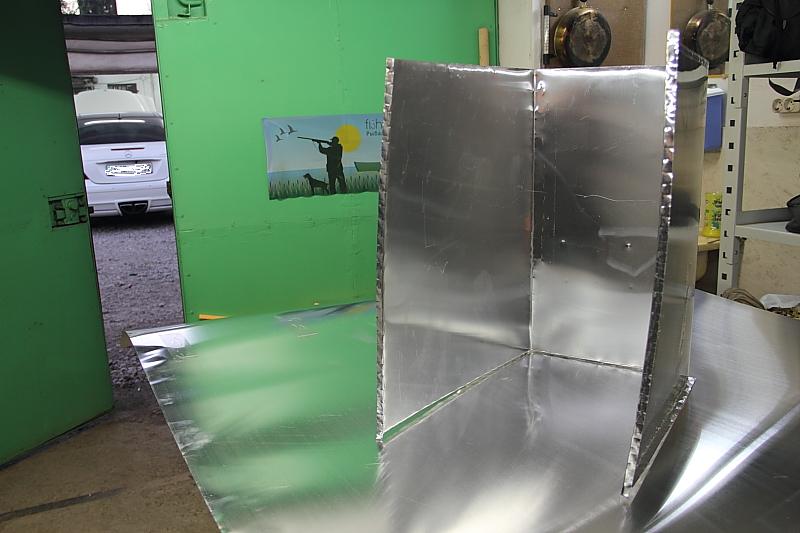

      Из которой начинаем делать саму камеру.
      [​IMG]

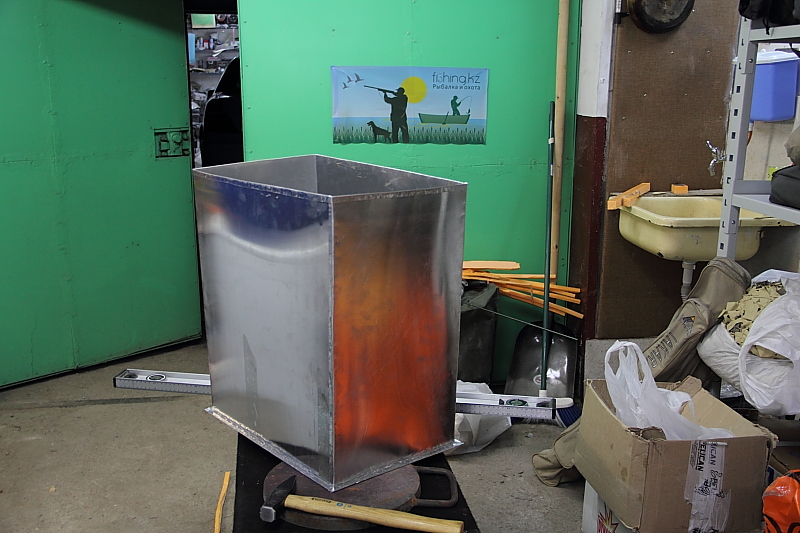

      Оформляем боковую стенку и дно, получаем такую конструкцию
      [​IMG]

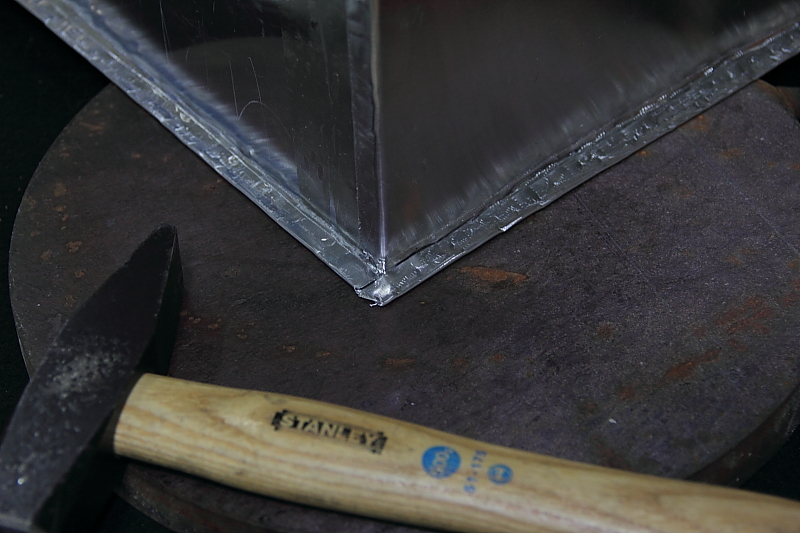

      Вся конструкция собрана на замках
      [​IMG]

      Ну вот, внутренняя камера готова, можно переходить непосредственно к обшивке пеноплексом

      Работа с пеноплексом:

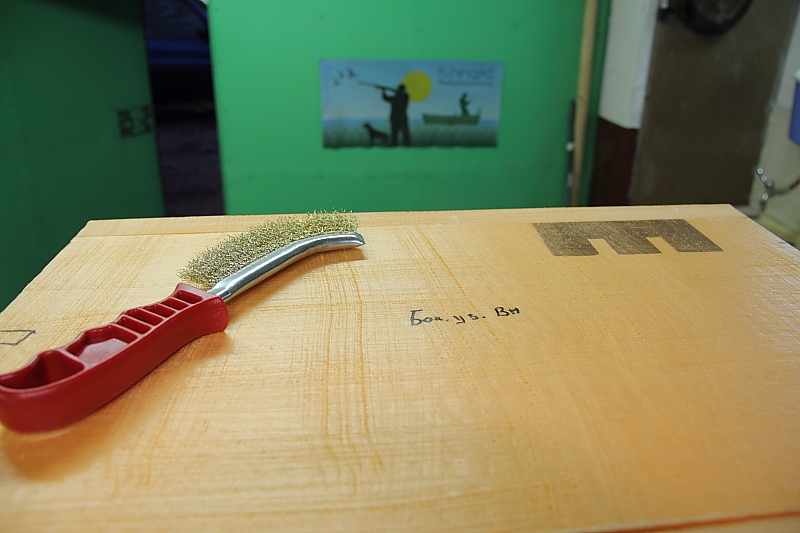

      Как говорил выше, с пеноплексом работать одно удовольствие, только успевай резать да клеить. Есть специальные клеи для пенополистирола, но я использовал обычную монтажную пену (самую дешевую) так как она у меня была в наличии. Единственное что рекомендую поверхность пеноплекса зачищать металлической щеткой для лучшей адгезии при склеивании пеной. (Примечание: Перед тем как клеить или обрабатывать пеноплекс органическими веществами попробуйте на каком нибудь ненужном кусочке, некоторые материалы, например полиэфирная смола, разъедает пеноплекс)
      [​IMG]

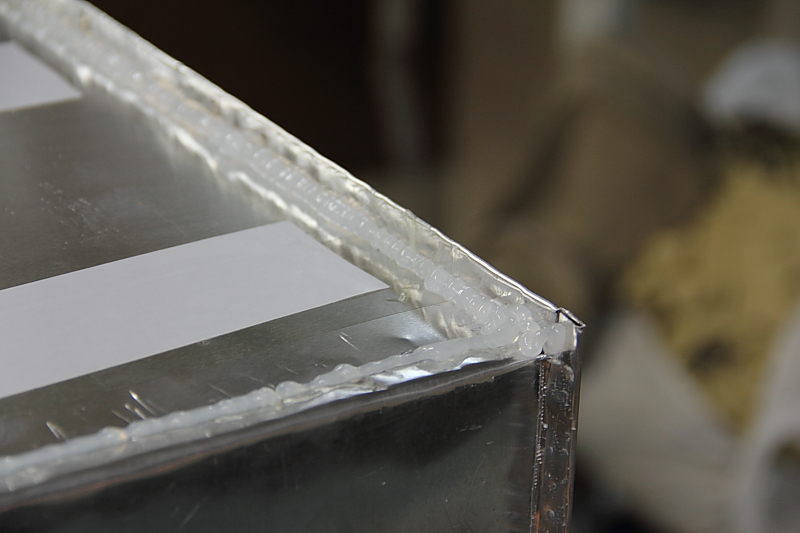

      Пеноплекс к стенкам камере приклеивал на двусторонний скотч, при этом промазывал швы камеры аквариумным герметиком
      [​IMG]

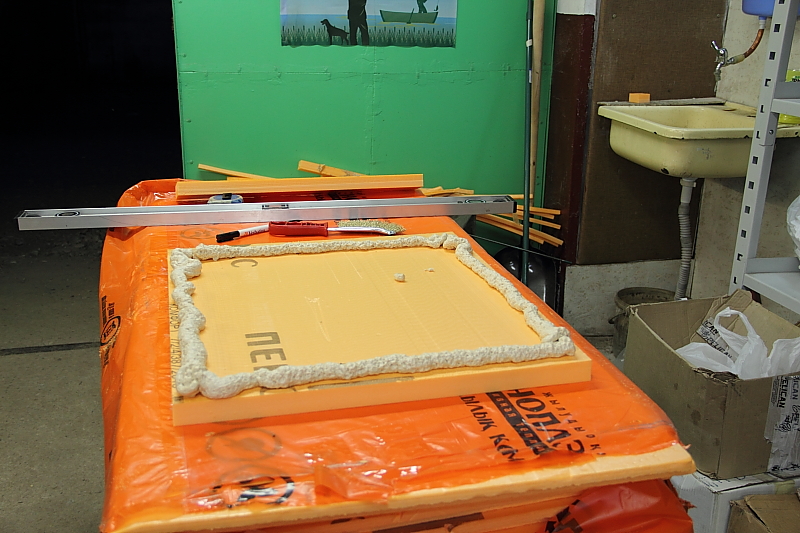

      На донышко наносим пену
      [​IMG]

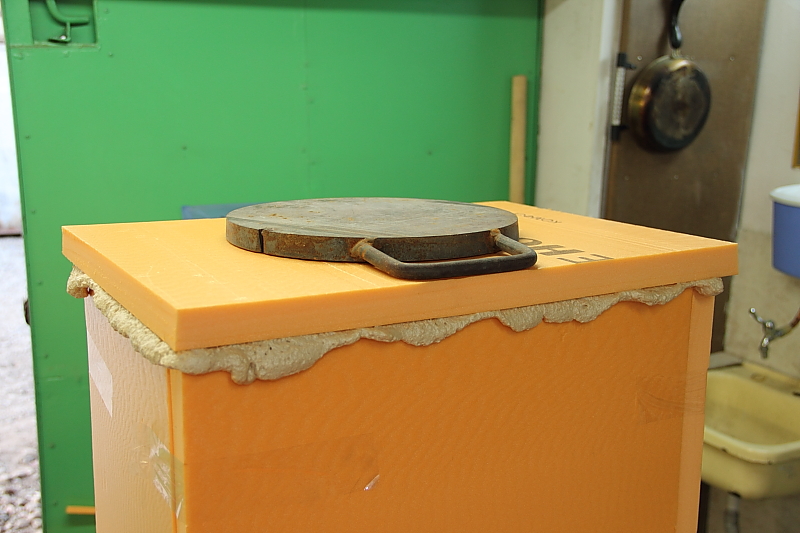

      Приклеиваем, прижимаем. Пена сохнет достаточно быстро
      [​IMG]

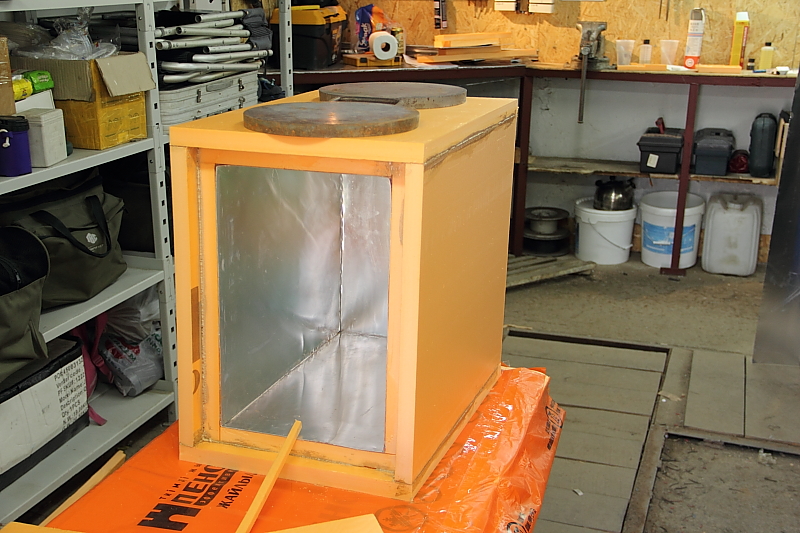

      Обрезаем лишнее, обклеиваем вторым слоем пеноплекса
      [​IMG]

      Следующая задача защитить пеноплекс снаружи от мех. повреждений.

      Обшивка кулбокса:
      Следующая задача - обшить кулбокс для защиты от механических повреждений прочным и легким материалом. Поначалу была идея сделать из композита, но остановила цена на расходники и отсутствие приемлемого материала: цена эпоксидки достаточно высокая, слабый выбор конструкционной стеклоткани. Да еще представил как буду чесаться от стекла, при обработке, все желание отпало. Оптимальным показалось отделка алюминием - хорошо обрабатывается, имеет легкий вес.
      За основу взяты алюминиевые уголки толщиной стенки 2 мм, и листовой рефленый алюминий (Квинтет) толщиной 1 мм.

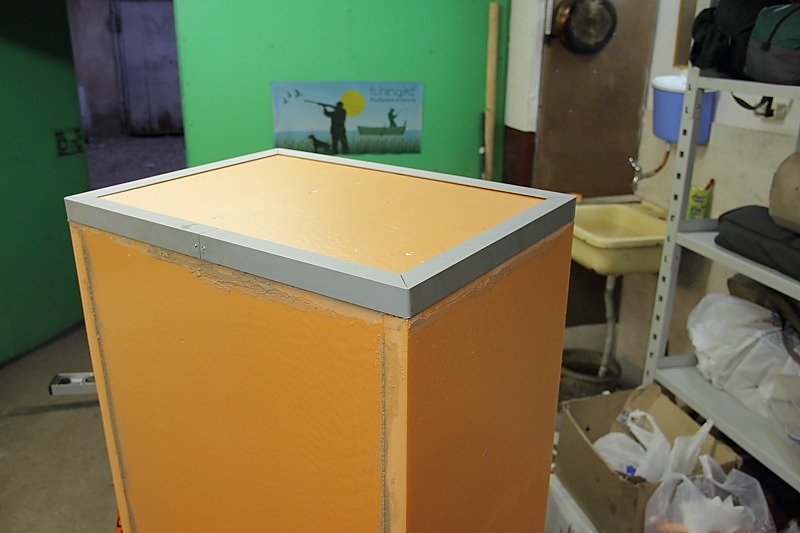

      Из алюминиевых уголков оформляем периметр нижнего угла кулбокса
      [​IMG]

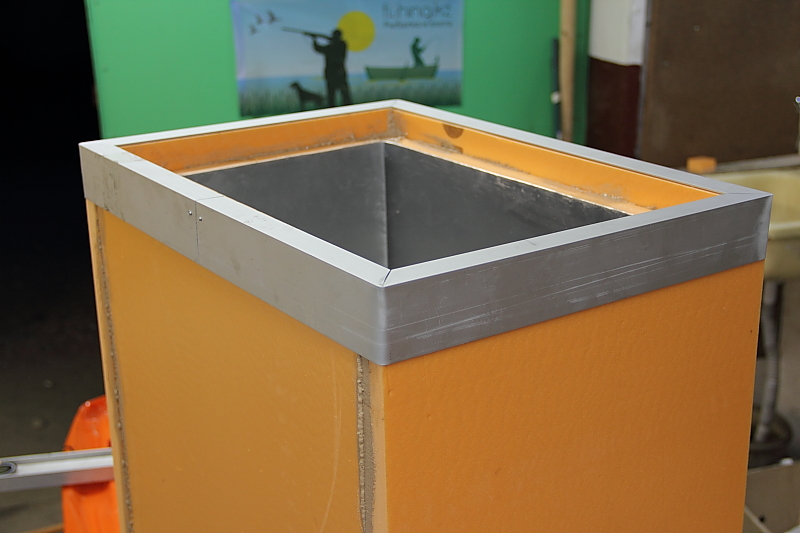

      Верхний уголок брал не ровнополочный,
      [​IMG]

      Потом также оформляем уголком крышку
      [​IMG]

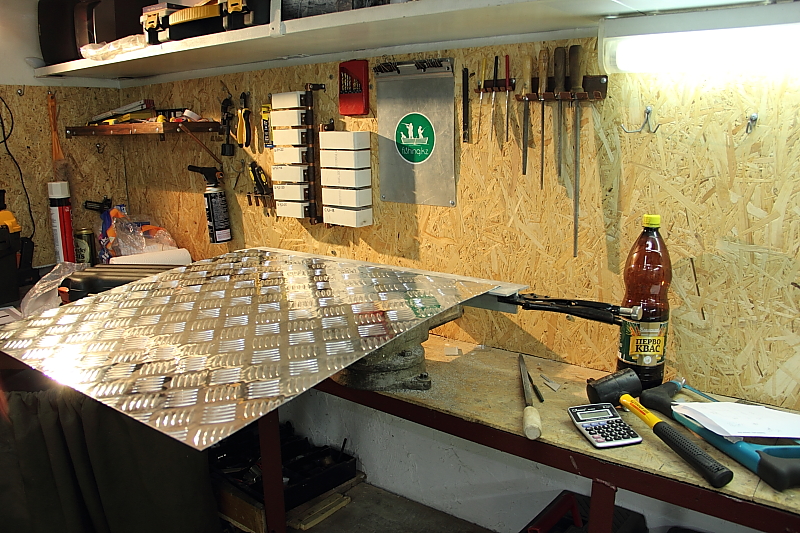

      Режем электролобзиком необходимые заготовки алюминия, с помощью тисков, киянки и такой та матери на импровизированном гибочном станке оформляем кромку.
      [​IMG]

      После оформления второй кромки живулим клепками к кулбоксу
      [​IMG]

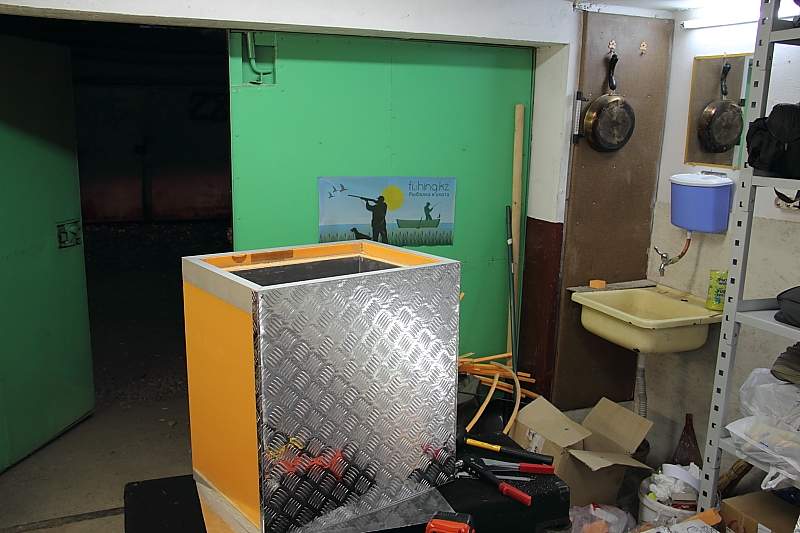

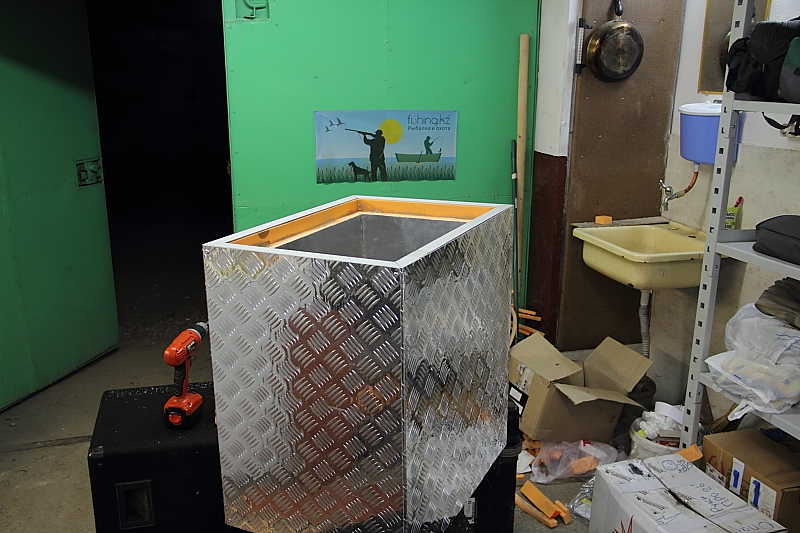

      Таким макаром обшиваем кулбокс
      [​IMG]

      и крышку тоже
      [​IMG]

      После прикрепляем ручки для переноски кулбокса (для этого нужен был уголок с неравными полками)
      [​IMG]

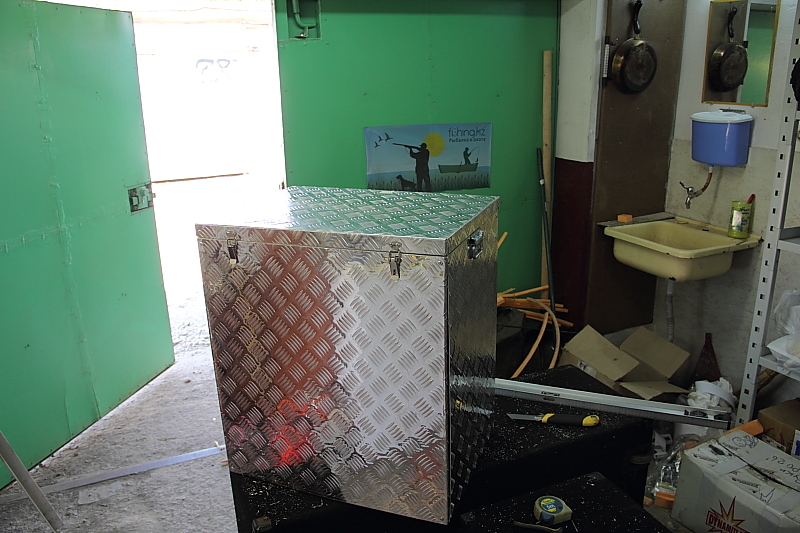

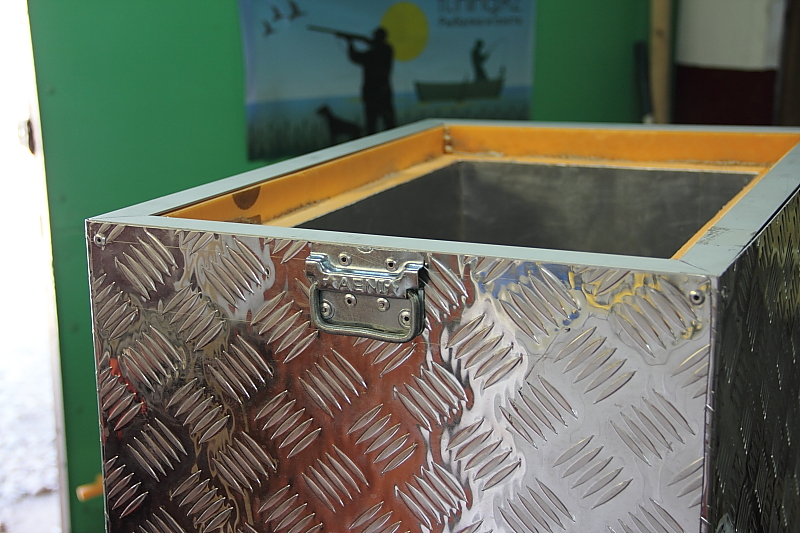

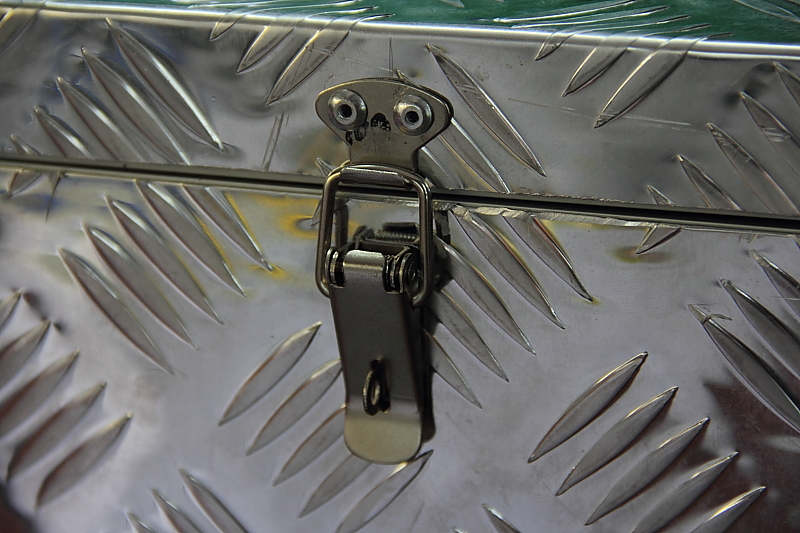

      И замки застежки
      [​IMG]

      Причем с каждой стороны по одной застежки с замком, для контроля пиворазбора :)
      [​IMG]

      Ну вот внешняя обшивка можно сказать готова. Остается взять километр клепак и проклепать по периметру

      Формируем верхнюю крышку.

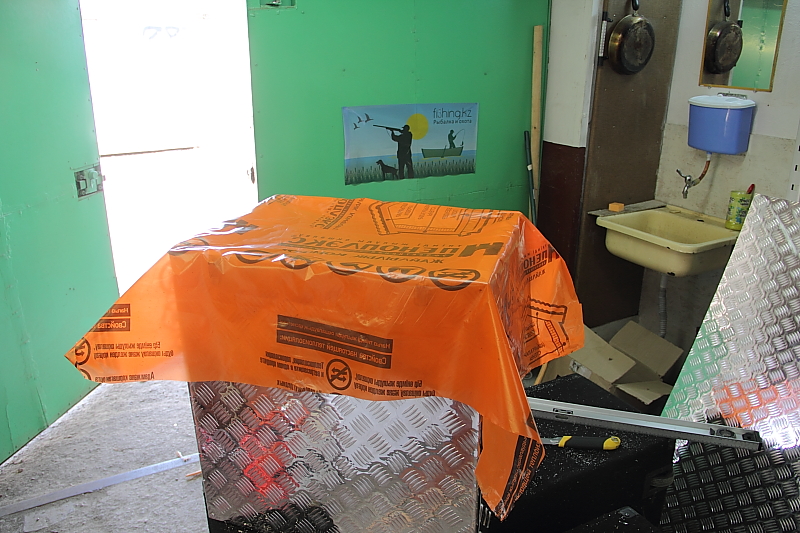

      При работе с пеной есть один нюанс, благодаря ее расширению плывут размеры конструкции, хоть заприжимайся. Из за этого прокладку верхней крышки делал по следующей технологии. Использовал полиэтилен от пеноплекса для защиты от пены
      [​IMG]

      Туда утапливается заранее вырезанный пеноплекс
      [​IMG]

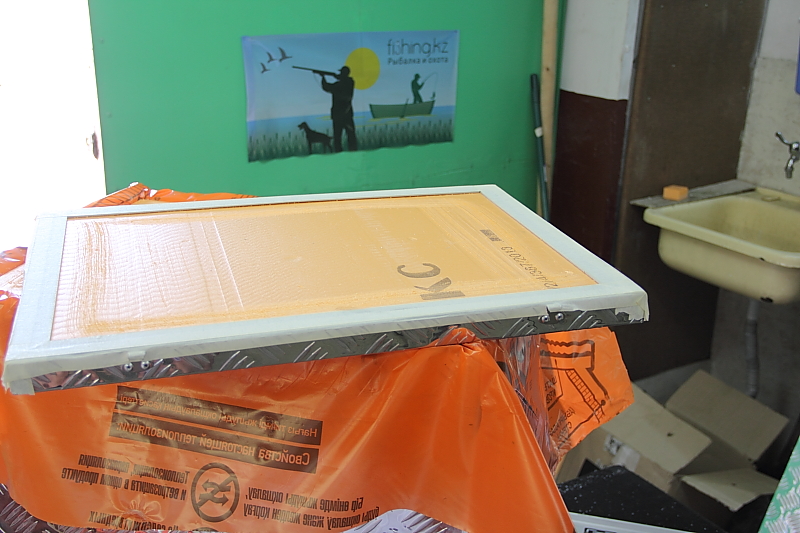

      Оклеиваем уголок малярным скотчем
      [​IMG]

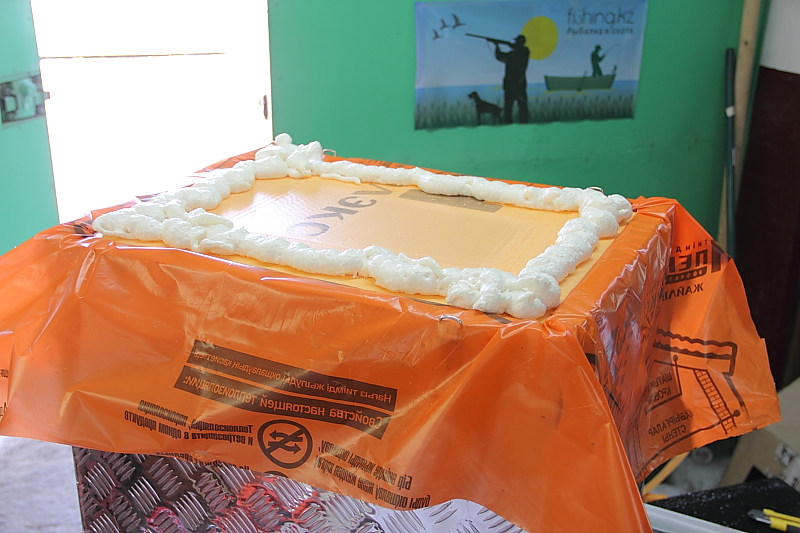

      Наносим пену на пеноплекс
      [​IMG]

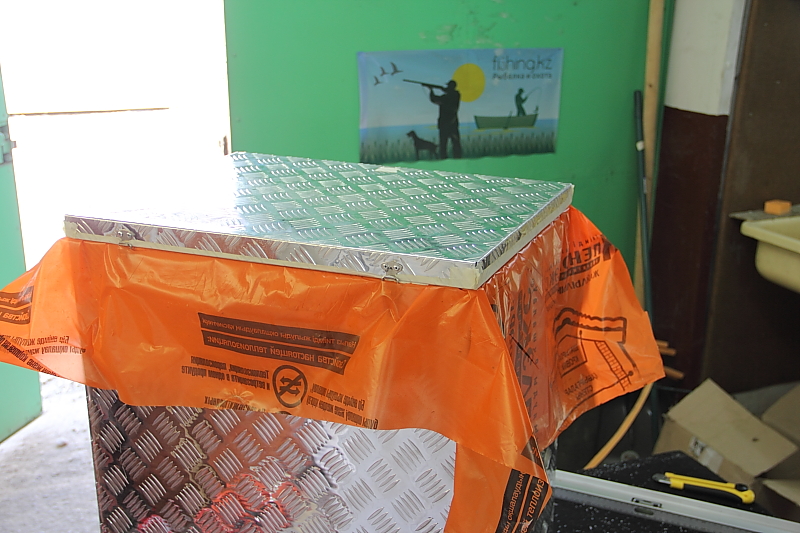

      Закрываем крышку
      [​IMG]

      И уезжаем на рыбалку :)

      Лирическое отступление
      В этот раз рыбалка оказалась не самая результативная, за ночь поймал всего 3 леща, при этом скормив 3 кг супухи вобле. Но в плане отдыха было все замечательно, да и пса приучили к воде, а потом он на ветру долго изображал немецкую овчарку со стоячими ушами (у колли стоячие уши - брак породы)
      Посмотреть вложение 16562 Посмотреть вложение 16563 Посмотреть вложение 16564 Посмотреть вложение 16565

      Завершающие работы
      По приезду обнаруживаем что верхняя крышка сформирована, пена сделала свое дело.
      [​IMG]

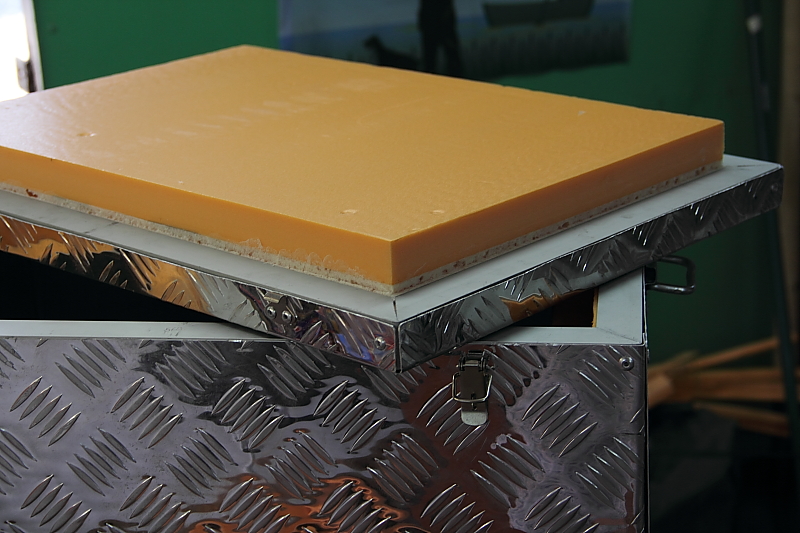

      Счищаем лишнее.
      [​IMG]

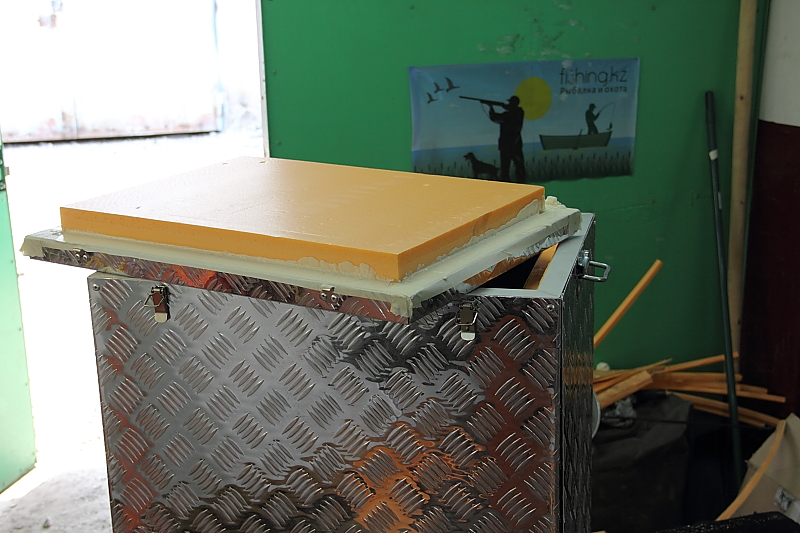

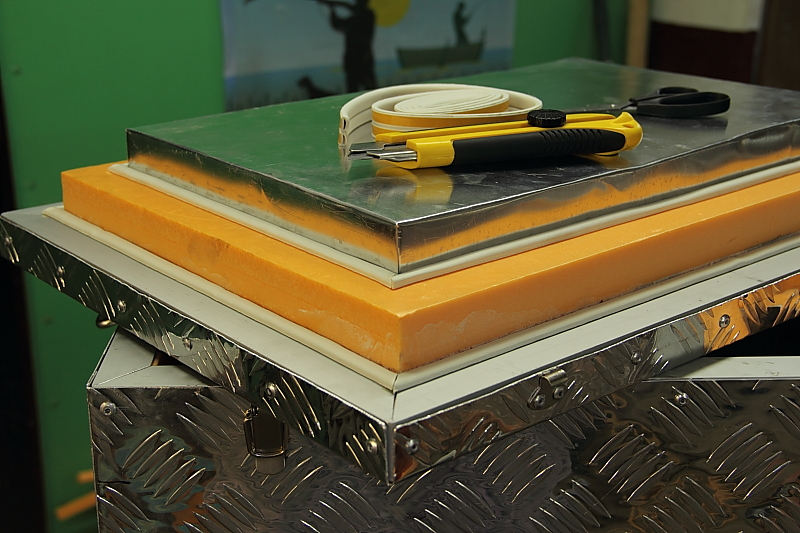

      Добавляем еще один элемент к крышке в виде куска пеноплекса обшитого алюминием и проклеиваем два ряда уплотнителя.
      [​IMG]

      Ну вот, кулбокс практически готов к эксплуатации. Думаю еще дополнительно обработать незакрытый пеноплекс какимнибудь полимерным составом или жидким пластиком, на всякий пожарный.

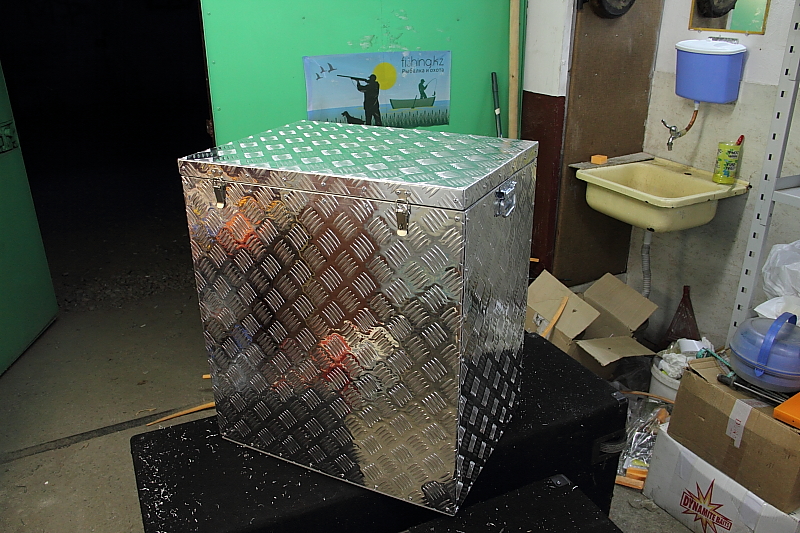

      Готовое изделие
      [​IMG]

      [​IMG]

      Можно переходить к испытаниям
      :)

      Характеристики:
      1. Внешние габариты (ВхШхГ, мм) 630х570х420
      2. Габариты камеры (ВхШхГ, мм) 500х440х285
      3. Объем камеры - 63 литра
      4. Вес - 10 кг
      5. Теплоизолирующий слой - пеноплекс 2х30 мм
      6. Материал камеры - алюминий толщиной 0,5 мм
      7. Материал обшивки - рифленый алюминий толщиной 1.0 мм

      Затраты по материалам:
      1. Пеноплекс (6 листов) 30 мм - 2 700 тенге;
      2. Алюминий (1,8 кв.м.) 0,5 мм - 1 890 тенге;
      3. Рифленый алюминий (1,8 кв.м) 1,0 мм - 4 600 тенге;
      4. Уголок (30х30 стенка 2 - 4 метра, 30х50 стенка 2 - 2 метра) - 3 000 тенге;
      5. Пена монтажная - 500 тенге;
      6. Герметик - 300 тенге;
      7. Двусторонний скотч - 200 тенге;
      8. Клепки - 500 тенге;
      9. Замки-застежки - 440 тенге;
      10. Ручки - 400 тенге;
      11. Уплотнитель - 300 тенге.
      ИТОГО: 14 830 тенге.

      Результаты испытаний (лабораторные):

      Пока в полевых условиях использовать нет возможности, решил провести испытания в лабораторных условиях.
      Было заморожено 6 бутылок объемом 0,5 литров с обычной водой из под крана.

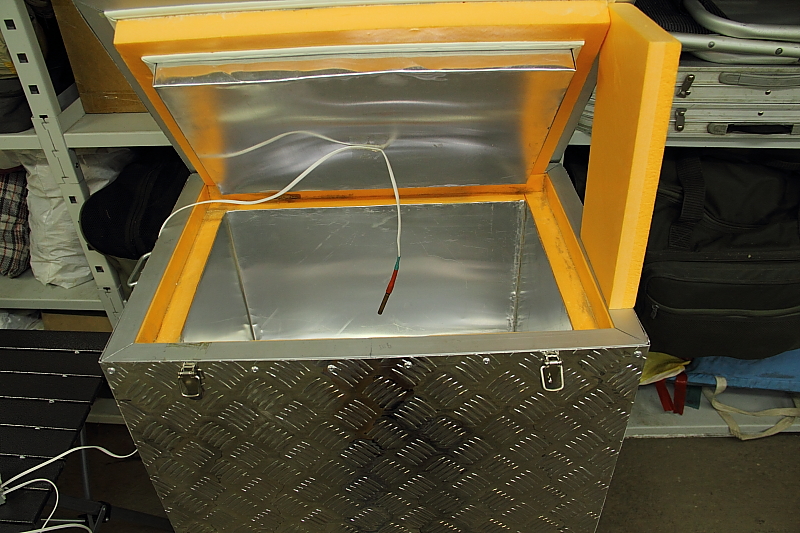

      В качестве датчиков использовались микросхемы DS18B20 (у меня их запас еще с аппарата для приготовления крепких спиртных напитков) которые были соответственно размещены: один подвешен в центральной части кулбокса (на графике - Температура в Кулбоксе)
      [​IMG]

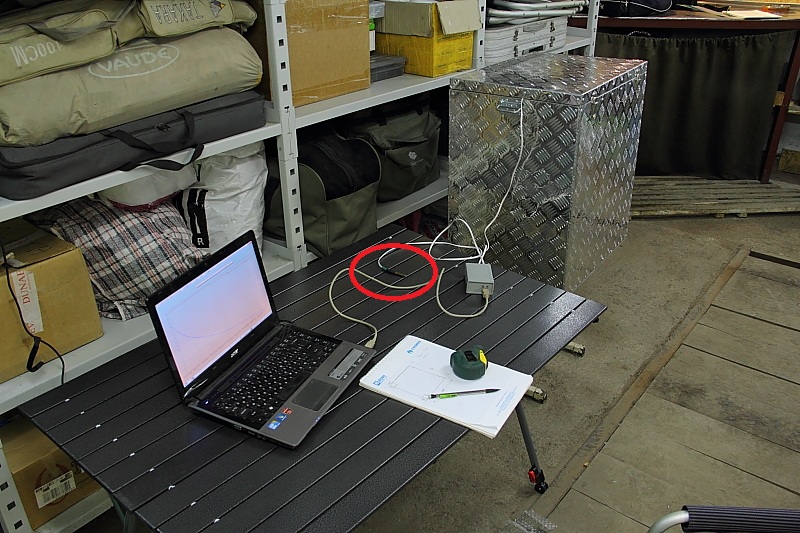

      , а другой на столе - обведено красным овалом (на графике - Температура Нар. Воздуха)
      [​IMG]

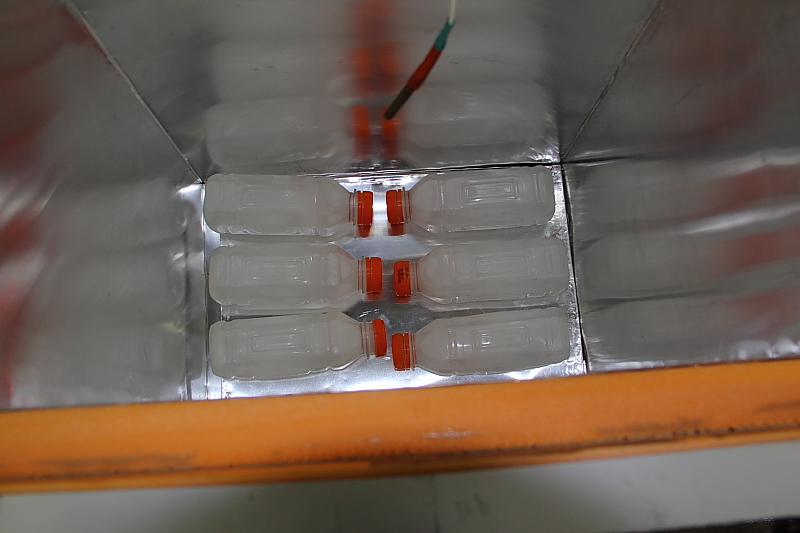

      Положил на дно кулбокса подготовленные бутылки (с морозильника я их вытащил за час и были они завернуты в полотенце, конечно немного холода потеряно, но на это закроем глаза).
      [​IMG]

      запечатал кулбокс и начал измерения :) Начало эксперимента - 7 августа 19:54

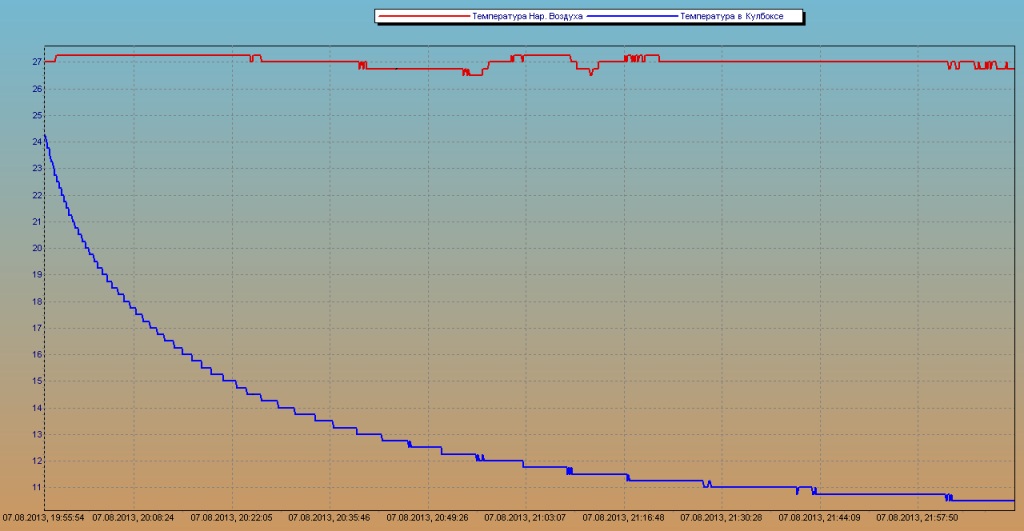

      На графике ниже видно как за 2,5 часа температура в кулбоксе упала с 27 до 10,5 градусов.
      [​IMG]

      Хотя я и оставил ноут включенным - глюкнула программа и продолжение графика исчезло. :(

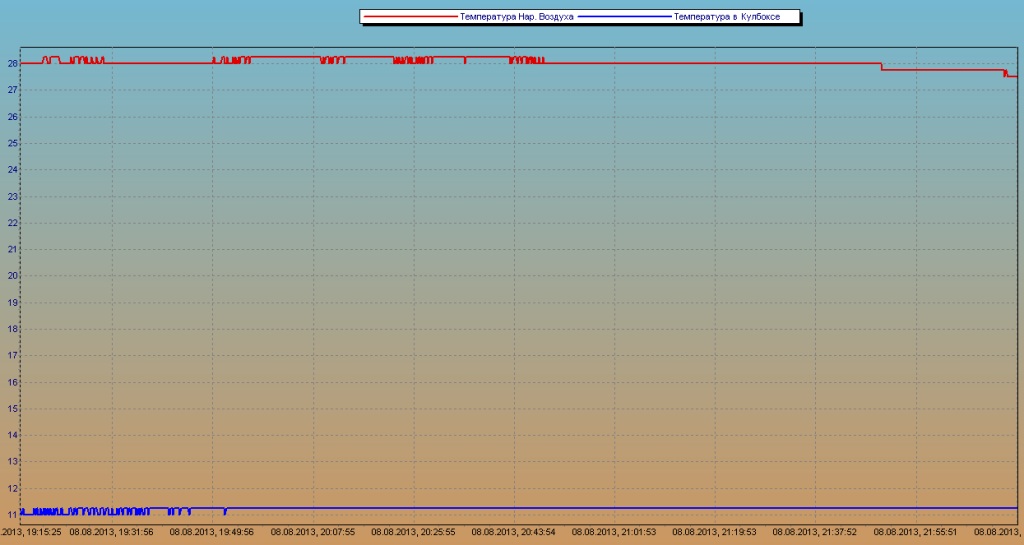

      несмотря на это я перезапустил прогу 8-го августа в 19:15 (все время с начала эксперимента кулбокс был запечатан) и температура в кулбоксе была 11 градусов и за 3 часа выросла только на 0,25 градуса (как показано на графике ниже)
      [​IMG]
      Продолжение следует.....
      :)

      Результаты испытаний (выездные, рыбные)

      В связи с предстоящим выездом на Кубок Fishing.kz "Змееголов 2013" представилась возможность испытать кулбокс в полевых условиях. На соревнованиях пить пиво было некогда, да и за руль, поэтому испытания проводились на рыбе (пивные надеюсь еще провести в этом году).
      В пятницу взял две 5-ти литровые баклашки, налил водопроводной воды и кинул в морозильник. К сожалению к выезду (6-ть часов утра суббота) вода полностью не замерзла, но тем не менее определенное количество холода было саккумулировано. Пятилитровкы были загружены в кулбокс и я отправился на соревнования. Весь день, до самого вечера кулбокс стоял в закрытой машине, тем временем машина мирно грелась на солнышке, температура в салоне была мягко сказать повышенная :) После взвешивания результатов и занятие нашей командой 3-тьего места. :) Улов весом в 9 кг 120 гр был уложен в кулбокс и мы отправились (по ранее разработанному плану) с Алексеем и его семейством на другую точку Капчагайского водохранилища, для дальнейшего отдыха, купания, лова рыбы. На этой точке к вечеру следующего дня не спеша было выловлено примерно 10 кг воблы и одного леща. Рыбу отпускать не собирались, так как она пойдет на испытания нового девайса, поэтому ее присоседили в кулбокс к змею.
      В конечном итоге 9 с копейками килограммов змея пролежали в кулбоксе сутки с момента взвешивания и примерно 10 кг воблы и лещь пролежали в кулбоксе 4 с лишним часа с момента извлечения садка из воды.

      На момент разгрузки кулбокса (в гараже) бутылки были еще со льдом (в одной бутылке больше половины льда, в другой меньше половины, видимо сказалась неравномерная заморозка), внутренние стенки кулбокса были на ощупь очень холодными, замерить температуру не удалось, под рукой ничего не оказалось, но зато замерил температуру внутренностей змея (при разделке) которого привез в ведре с гаража, температура была 8-мь градусов, допускаю, что он малость согрелся с момента извлечения из кулбокса.

      Вот примерно с такими результатами прошло испытание в полевых условиях на рыбе.

      ПыСы:
      При разделке змея запах был как будто зарезал живого, свежайший. За все время привоза змея с Капчагая такое впервые. :)

      Дальше испытания кулбокса по прямому назначению :)
      Продолжение следует..........
      :)
